Opis
Xtreme – Outdoor
Żeński kątowe
0…230 V AC/DC
bez komponentów
Stal szlachetna 1.4305 (V4A)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. |
230 V |
| Napięcie robocze DC maks. |
230 V |
| Prąd roboczy na styk maks. |
4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) |
IP65 |
| Stopień ochrony, warunek dodatkowy |
włożone, zablokowane |
Ochrona urządzenia | Media
| Flame resistance |
trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy |
czarny |
| Materiał obudowa |
Tworzywo sztuczne |
| Blokada materiału |
Stal szlachetna 1.4305 (V4A) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. |
-25 °C |
| Temperatura robocza maks. |
85 °C |
| Additional condition temperature range |
depending on cable quality |
Important installation notes
| Note on strain relief |
Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius |
Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement |
, niebieski |
General data | Cable
| Identyfikacja przewodu |
750 |
| Kolor izolacji |
czarny |
Structure | Cable
| Amount stranding |
1 |
| Stranding |
2 wires twisted |
| Stranding factor min. |
75 mm |
| Stranding factor max. |
75 mm |
| wire arrangement |
, niebieski |
Mechanical data | Cable
| Cable weigth |
48,4 g/m |
| Materiał płaszcz |
PUR |
| Twardość krawędzi osłona |
85 Shore A |
| Bez składników (płaszcz) |
bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) |
5,9 mm |
| Tolerance outer diameter (sheath) |
± 5 % |
| Materiał płaszcza wewnętrznego |
PVC |
| Kolor (płaszcz wewnętrzny) |
szary |
| Material wire insulation |
PVC |
| Amount wires |
2 |
| Outer diameter insulation |
2 mm |
| Outer diameter tolerance core insulation |
± 5 % |
| Shore hardness wire insulation |
92 Shore A |
| Ingredient freeness wire insulation |
bezołowiowe, Wolne od FCKW |
| Amount strands (wire) |
24 |
| Diameter of single wires |
0,2 mm |
| Conductor crosssection (wire) |
0,75 mm² |
| Material conductor wire |
Skrętka miedziana, goła |
| Conductor type (wire) |
Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. |
300 V |
| Obciążalność prądowa (norma) |
dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła |
12 A |
| Electrical resistance line constant wire |
26 /km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła – żyła) |
2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła – płaszcz) |
2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) |
-40 °C |
| Temperatura robocza maks. (stała) |
80 °C |
| Temperatura robocza min. (w ruchu) |
-5 °C |
| Temperatura robocza maks. (w ruchu) |
80 °C |
Resistances | Cable
| UV resistance |
DIN EN ISO 4892-2 A |
| Odporność na płomień |
UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance |
dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę |
dobre, sprawdzić w zależności od zastosowania |
| Oil resistance |
dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) |
15 x Outer diameter |
Zawór Junior Timer z kablem 1,5 mprofesjonalne rozwiązanie do zastosowań przemysłowych

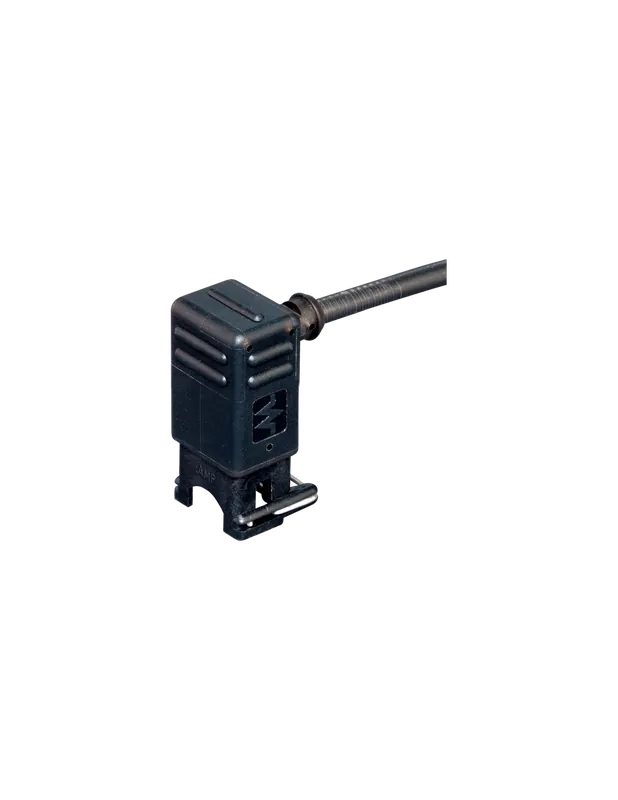

Zawór Junior Timer z serii Xtreme Outdoor, wyposażony w kabel o długości 1,5 metra, to wysokiej jakości element przeznaczony do stosowania w trudnych warunkach przemysłowych. Kod produktu: 7072-70301-7500150. Złącze typu Junior Timer zapewnia pewny i stabilny kontakt elektryczny, dzięki czemu urządzenie doskonale sprawdza się w miejscach narażonych na wibracje, wilgoć oraz zmienne temperatury.
Solidna konstrukcja i odporność na czynniki zewnętrzne
Obudowa z wytrzymałego tworzywa sztucznego charakteryzuje się doskonałą odpornością chemiczną oraz na oleje. Stykom i komponentom dodatkową ochronę zapewnia blokada ze stali nierdzewnej 1.4305 (V4A) (tzw. stal szlachetna), co sprawia, że złącze jest odporne na korozję i odpowiednie do pracy w wymagającym środowisku przemysłowym.
- Stopień ochrony IP65pełna ochrona przed pyłem i strugami wody z dowolnego kierunku
- Trudnopalnośćspełnia normy bezpieczeństwa przeciwpożarowego
- Odporność na promieniowanie UV, chemikalia oraz oleje
- Materiał płaszcza kabla: PUR, wewnętrzny płaszcz: PVC
Zastosowanie w systemach automatyki oraz pojazdach
Zawory typu Junior Timer z przewodami o wysokich parametrach elektrycznych są często wykorzystywane w:
- Automatyce przemysłowejczujniki, siłowniki, zawory elektromagnetyczne
- Systemach hydraulicznych i pneumatycznych
- Pojazdach użytkowych oraz specjalistycznych maszynach rolniczych
- Instalacjach rozdzielczych, sterowaniu oświetleniem i kontroli silników
Złącze umożliwia szybki montaż, bezpieczne i trwałe połączenia oraz wygodną konserwację urządzeń.
Najważniejsze cechy techniczne złącza Junior Timer z przewodem
- Zasilanie: max. 230 V AC/DC
- Prąd roboczy na styk: do 4 A
- Długość kabla: 1,5 m
- Przekrój żyły: 0,75 mm² (2 żyły, skrętka miedziana klasa 5)
- Izolacja przewodów i płaszcza: PVC i PUR, bezołowiowa, wolna od FCKW
- Zakres temperatur pracy: od -40°C do +80°C (kabel), od -25°C do +85°C (złącze)
Wysoka funkcjonalność i bezpieczeństwo użytkowania
Dzięki kompaktowym rozmiarom (24 x 31 x 49 mm) złącze Junior Timer zajmuje niewiele miejsca w obudowach czy szafach sterowniczych. Wyraźne oznaczenie pinów oraz standardowe kolory przewodów (brązowy/czarny; niebieski/biały) ułatwiają prawidłowy montaż i serwisowanie. Dodatkowe wskazówki dotyczące instalacji pomagają zabezpieczyć przewód przed uszkodzeniami mechanicznymi, gwarantując wieloletnią, bezawaryjną pracę.
- Maksymalna niezawodność w systemach automatyki
- Możliwość stosowania w aplikacjach o dużym zapyleniu i wilgotności
- Kabel o wysokiej elastyczności i odporności na zginanie
Zawór Junior Timer z kablem to sprawdzony wybór wszędzie tam, gdzie liczy się trwałość, bezpieczeństwo oraz wygoda montażu. Solidna konstrukcja i parametry techniczne pozwalają na szeroki zakres zastosowań zarówno w przemyśle, motoryzacji, jak i w pojazdach specjalnych.
