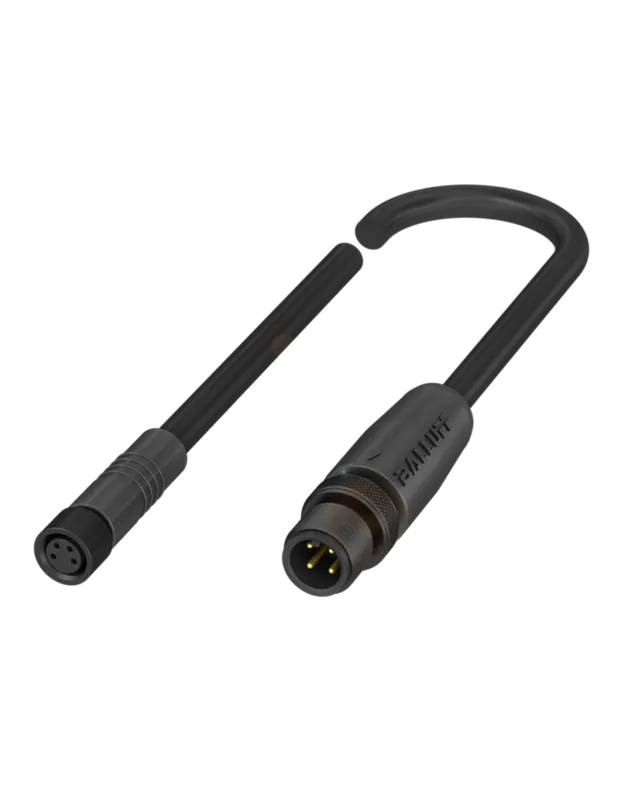

Opis
Męski prosty
M12, 5-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla |
0,3 m |
| Moment obrotowy |
0,6 Nm |
| Typ montażu |
włożone, przykręcone |
| Powłoka styku |
pozłacane |
| Family construction form |
M12 |
| Gwint |
M12 x 1 |
| Kodowanie |
A |
| Materiał styk |
Stop miedzi |
| Materiał |
PUR |
| Liczba biegunów |
5 |
| Rozwartość klucza |
SW13 |
| Stopień ochrony (EN IEC 60529) |
IP65, IP66K, IP67 |
| Długość cięcia (osłona) |
20 mm |
| Powłoka styku |
pozłacane |
| Norma produktu |
DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. |
60 V |
| Napięcie robocze DC maks. |
60 V |
| Prąd roboczy na styk maks. |
4 A |
Diagnozy
| Dioda LED wskaźnika stanu |
nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) |
20 mm |
| Gwint montażowy |
M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy |
włożone, przykręcone |
| Stopień zanieczyszczenia |
3 |
| Znamionowy pik napięciowy |
1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) |
I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego |
bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady |
Nickeled |
| Powłoka złącza śrubowego |
nickel plated |
| Blokada materiału |
Cynkowy odlew ciśnieniowy |
| Material screw connection |
Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu |
włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. |
-25 °C |
| Temperatura robocza maks. |
85 °C |
| Additional condition temperature range |
depending on cable quality |
Important installation notes
| Note on strain relief |
Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius |
Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement |
, czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu |
349 |
| Kolor izolacji |
szary |
Structure | Cable
| Amount stranding |
1 |
| Stranding |
5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) |
Oplot miedziany, ocynowany |
| Ekran kabla (osłona) |
85 % |
| Bandowanie |
Fleece, Foil |
| Filler |
tak |
| wire arrangement |
, czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth |
59,4 g/m |
| Materiał płaszcz |
PUR |
| Twardość krawędzi osłona |
85 ± 5 Shore A |
| Bez składników (płaszcz) |
bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) |
5,9 mm |
| Tolerance outer diameter (sheath) |
± 5 % |
| Materiał płaszcza wewnętrznego |
PVC |
| Kolor (płaszcz wewnętrzny) |
szary |
| Material wire insulation |
PVC |
| Amount wires |
5 |
| Outer diameter insulation |
1,45 mm |
| Outer diameter tolerance core insulation |
± 5 % |
| Shore hardness wire insulation |
85 ± 5 Shore A |
| Material properties wire insulation |
możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation |
bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) |
42 |
| Diameter of single wires |
0,1 mm |
| Conductor crosssection (wire) |
0,34 mm² |
| Material conductor wire |
Skrętka miedziana, goła |
| Conductor type (wire) |
Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor – conductor) |
350 V |
| Max. rated voltage (conductor – ground) |
300 V |
| Obciążalność prądowa (norma) |
dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła |
4,5 A |
| Electrical resistance line constant wire |
57 /km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła – żyła) |
2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła – płaszcz) |
2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła – ekran) |
1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) |
-40 °C |
| Temperatura robocza maks. (stała) |
80 °C |
| Temperatura robocza min. (w ruchu) |
-5 °C |
| Temperatura robocza maks. (w ruchu) |
70 °C |
Resistances | Cable
| Odporność na płomień |
IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance |
dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę |
dobre, sprawdzić w zależności od zastosowania |
| Oil resistance |
DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) |
10 x Outer diameter |
| Promień gięcia (w ruchu) |
15 x Outer diameter |
| Liczba cykli gięcia (C-track) |
0,1 Mio. @ 25 °C |
| Dystans (C-track) |
5 m @ 25 °C |
| Prędkość ruchu (C-track) |
3 m/s @ 25 °C |
