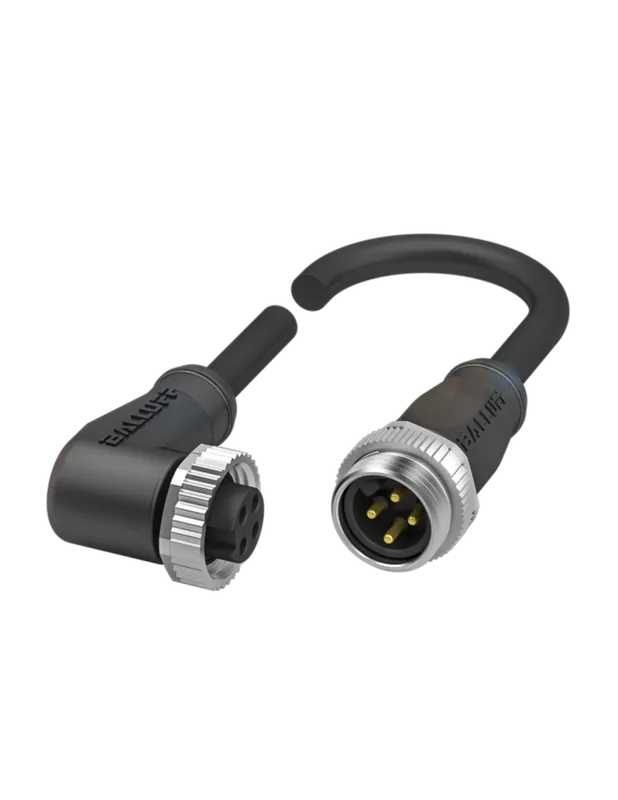

Konektor M12 męski, kątowy – M12 żeński, kątowy, ekranowany 7000-44021-8400030 Promocja

Opis

Męski 90°żeński 90°
M12, 4-pinyM12, 2-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.

Długość kabla	0,3 m
Moment obrotowy	0,6 Nm
Typ montażu	włożone, przykręcone
Powłoka styku	pozłacane
Family construction form	M12
Gwint	M12 x 1
Kodowanie	B
Materiał styk	Stop miedzi
Materiał	PUR
Liczba biegunów	4
Rozwartość klucza	SW13
Moment obrotowy	0,6 Nm
Typ montażu	włożone, przykręcone
Powłoka styku	pozłacane
Family construction form	M12
Gwint	M12 x 1
Kodowanie	B
Materiał styk	Stop miedzi
Materiał	PUR
Liczba biegunów	2
Norma produktu	DIN EN 61076-2-101 (M12)

Dane elektryczne | Zasilanie

Napięcie robocze AC maks.	60 V
Napięcie robocze DC maks.	60 V
Napięcie robocze AC (UL)	30 V
Napięcie robocze DC (UL)	30 V
Prąd roboczy na styk maks.	4 A

Diagnozy

Dioda LED wskaźnika stanu

nie

Ochrona urządzenia | Elektryczna

Stopień ochrony (EN IEC 60529)	IP65, IP67, IP68, IP66K
Stopień ochrony, warunek dodatkowy	włożone, przykręcone
Stopień zanieczyszczenia	3
Znamionowy pik napięciowy	1,5 kV
Grupa materiałów izolacyjnych (IEC 60664-1)	I

Dane techniczne | Dane mechaniczne

Kontur do węża falistego

bez

Dane mechaniczne | Dane materiałowe

Powłoka blokady	Nickeled
Materiał uszczelka	FKM
Blokada materiału	Cynkowy odlew ciśnieniowy

Dane mechaniczne | Dane montażowe

Typ montażu

włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe

Warunki otoczenia | Klimatyczne

Temperatura robocza min.	-25 °C
Temperatura robocza maks.	85 °C
Additional condition temperature range	depending on cable quality

Important installation notes

Note on strain relief	Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
Note on bending radius	Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.

Dane dotyczące kabla

Kabel

wire arrangement

czerwony, zielony

General data | Cable

Identyfikacja przewodu	840
Kolor izolacji	fioletowy
Type of Certificate	cURus

Structure | Cable

Amount stranding	1
Stranding	2 wires twisted
Ekran kabla (rodzaj)	Oplot miedziany, ocynowany
Ekran kabla (osłona)	70 %
Bandowanie	Fleece, Foil
wire arrangement	czerwony, zielony

Mechanical data | Cable

Cable weigth	82,5 g/m
Materiał płaszcz	TPE-V
Bez składników (płaszcz)	bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe
Outer-diameter (jacket)	7,8 mm
Tolerance outer diameter (sheath)	± 5 %
Materiał płaszcza wewnętrznego	TPE-V
Kolor (płaszcz wewnętrzny)	biały
Amount wires	2
Outer diameter insulation	2,55 mm
Outer diameter tolerance core insulation	± 5 %
Ingredient freeness wire insulation	bezołowiowe, Wolne od FCKW, bezhalogenowy
Amount strands (wire)	19
Diameter of single wires	24 AWG
Conductor crosssection (wire)	24 AWG
Material conductor wire	Skrętka miedziana, goła

Electrical data | Cable

Napięcie znamionowe AC maks.	250 V
Obciążalność prądowa (norma)	dla DIN VDE 0298-4
Obciążalność prądowa min. żyła	3 A
Electrical resistance line constant wire	78 /km @ 20 °C
Napięcie przemienne fali stojącej (żyła – żyła)	1 kV @ 60 s
Pojemność elektryczna stała liniowa (przewód – przewód)	30000 pF/km
Napięcie przemienne fali stojącej (żyła – płaszcz)	1 kV @ 60 s
Napięcie przemienne fali stojącej (żyła – ekran)	1 kV @ 60 s

Temperature range | Cable

Temperatura robocza min. (stała)	-40 °C
Temperatura robocza maks. (stała)	80 °C
Temperatura robocza min. (w ruchu)	-20 °C
Temperatura robocza maks. (w ruchu)	70 °C

Resistances | Cable

Odporność na płomień	UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090
chemical resistance	dobre, sprawdzić w zależności od zastosowania
Odporność na benzynę	dobre, sprawdzić w zależności od zastosowania
Oil resistance	dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404

Installation | Cable

Promień zgięcia (stały)	10 x Outer diameter
Promień gięcia (w ruchu)	12 x Outer diameter
Liczba cykli gięcia (C-track)	5 Mio. @ 25 °C
Dystans (C-track)	5 m @ 25 °C | poziomo
Prędkość ruchu (C-track)	3 m/s @ 25 °C

Konektor M12 męski kątowy do M12 żeńskiego kątowego ekranowanego 7000-44021-8400030Przewód połączeniowy wysokiej jakości

Konektor M12 męski kątowyM12 żeński kątowy z kodowaniem B to specjalistyczny przewód połączeniowy wykorzystywany w wymagających aplikacjach przemysłowych. Produkt wyróżnia się wysokim stopniem ekranowania, co gwarantuje odporność na zakłócenia elektromagnetyczne oraz doskonałą jakość przesyłu sygnałów. Konektory posiadają kątową konstrukcję, która umożliwia łatwy montaż w trudno dostępnych miejscach oraz tam, gdzie przestrzeń montażowa jest ograniczona.

Przemysłowe zastosowania złączy M12 kątowych ekranowanych

Złącza M12 kątowe są szeroko stosowane w automatyce przemysłowej, budowie maszyn, systemach transportu oraz instalacjach przemysłowych, gdzie wymagana jest niezawodność, odporność na warunki środowiskowe oraz ochrona przed zakłóceniami. Produkt dedykowany jest do transmisji sygnałów oraz zasilania w aplikacjach wymagających najwyższej jakości połączeń, w tym w systemach komunikacji B-kodowanej.

• Zastosowanie w systemach sterowania i automatyce przemysłowej
• Idealny do maszyn pakujących, linii montażowych oraz maszyn CNC
• Współpraca z sieciami przemysłowymi wymagającymi połączeń ekranowanych

Wytrzymałość i niezawodnośćwłaściwości materiałów

Obudowa kabla jest wykonana z wytrzymałego tworzywa PUR, które charakteryzuje się bardzo dobrą odpornością chemiczną i na oleje. Może być stosowana w środowisku narażonym na kontakt z agresywnymi mediami przemysłowymi. Uszczelnienie FKM oraz niklowane powłoki metalowych elementów gwarantują długą żywotność i wysoką odporność na korozję. Przewód jest całkowicie wolny od szkodliwych substancji, takich jak ołów, kadm i halogeny.

Konstrukcja i parametry techniczne konektora M12 kątowego

• Długość kabla: 0,3 m (możliwość zamówienia innych długości)
• Kodowanie: B-kodowane, do zastosowań w transmisji sygnałów i zasilania
• Konfiguracja pinów: męski 4-piny, żeński 2-piny
• Stopień ochrony: IP65, IP66K, IP67, IP68całkowita ochrona przed kurzem i wodą
• Zakres temperatur pracy: od -25°C do +85°C (dla przewodu: od -40°C do +80°C w aplikacjach stałych, do +70°C w ruchu)
• Powłoka styku: pozłacane styki dla niskich oporów przejścia i wysokiej trwałości
• Ekran przewodu: oplot miedziany, ocynowany, pokrycie 70%

Dzięki wysokim parametrom mechanicznym oraz obecności zabezpieczenia przeciwwstrząsowego, produkt ten nadaje się do zastosowań o podwyższonych wymaganiach dynamicznych, takich jak roboty przemysłowe czy linie transportowe.

Zalety stosowania ekranowanych złączy M12 w instalacjach przemysłowych

• Odporność na zakłócenia elektromagnetyczne (EMC)idealny do transmisji sygnałów w środowiskach o wysokim poziomie szumów elektromagnetycznych
• Wytrzymałość na oleje i chemikaliamożliwość pracy w trudnych warunkach przemysłowych
• Szybki i pewny montażzłącza w wersji kątowej umożliwiają instalację blisko ścian czy w wąskich przestrzeniach
• Bezpieczeństwo użytkowaniawysoki stopień ochrony IP oraz odporność na wstrząsy i wibracje
• Niewielkie rozmiary i elastyczny przewódułatwiają prowadzenie wiązek w szafach sterowniczych

Typowe zastosowania przewodu połączeniowego M12 7000-44021-8400030

• Łączenie komponentów systemów automatyki
• Połączenia czujników, siłowników oraz modułów I/O
• Instalacje w przemyśle spożywczym, farmaceutycznym i motoryzacyjnym
• Bezpieczne transmisje danych i zasilania w urządzeniach mobilnych i stacjonarnych

Wybierając ekranowany przewód M12 męski kątowyM12 żeński kątowy, kod produktu 7000-44021-8400030, otrzymuje się sprawdzone rozwiązanie zapewniające niezawodność połączeń w najbardziej wymagających aplikacjach przemysłowych.
