Kup online Konektor M12 męski, kątowy – M12 żeński, kątowy 7000-46061-8020600

Opis

Cube67
Męski 90°żeński 90°
M12M12, 6-piny
Kodowanie A
ekranowany
Przewód hybrydowy
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.

Długość kabla	6 m
Moment obrotowy	0,6 Nm
Typ montażu	włożone, przykręcone
Powłoka styku	pozłacane
Family construction form	M12
Gwint	M12 x 1
Kodowanie	A
Materiał styk	Stop miedzi
Liczba biegunów	6
Rozwartość klucza	SW13
Moment obrotowy	0,6 Nm
Typ montażu	włożone, przykręcone
Powłoka styku	pozłacane
Family construction form	M12
Gwint	M12 x 1
Kodowanie	A
Materiał styk	Stop miedzi
Liczba biegunów	6

Dane elektryczne | Zasilanie

Napięcie robocze AC maks.	30 V
Napięcie robocze DC maks.	30 V
Napięcie robocze AC (UL)	30 V
Napięcie robocze DC (UL)	30 V
Prąd roboczy na styk maks.	4 A

Diagnozy

Dioda LED wskaźnika stanu

nie

Ochrona urządzenia | Elektryczna

Stopień ochrony (EN IEC 60529)	IP65, IP67
Stopień ochrony, warunek dodatkowy	włożone, przykręcone
Stopień zanieczyszczenia	3
Znamionowy pik napięciowy	0,8 kV
Grupa materiałów izolacyjnych (IEC 60664-1)	I

Dane techniczne | Dane mechaniczne

Kontur do węża falistego

bez

Dane mechaniczne | Dane materiałowe

Powłoka blokady	Nickeled
Materiał uszczelka	FKM
Blokada materiału	Cynkowy odlew ciśnieniowy

Dane mechaniczne | Dane montażowe

Typ montażu

włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe

Warunki otoczenia | Klimatyczne

Temperatura robocza min.	-25 °C
Temperatura robocza maks.	85 °C
Additional condition temperature range	depending on cable quality

Important installation notes

Note on strain relief	Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
Note on bending radius	Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.

Dane dotyczące kabla

Kabel

wire arrangement

(szary, rosa), niebieski, biały, , czarny

General data | Cable

Identyfikacja przewodu	802
Funkcja kabla	Hybrydowe, Sygnał, Dane
Kolor izolacji	zielony
Type of Certificate	cURus

Structure | Cable

Amount stranding	1
Stranding	2 wires twisted
Amount stranding (type 2)	1
Stranding (type 2)	4 wires z Sposób łączenia z 3 Filler twisted
Ekran kabla (rodzaj)	Oplot miedziany, ocynowany
Ekran kabla (osłona)	80 %
Bandowanie	Fleece
Filler	tak
wire arrangement	(szary, rosa), niebieski, biały, , czarny

Mechanical data | Cable

Cable weigth	77 g/m
Materiał płaszcz	PUR
Bez składników (płaszcz)	bezołowiowe, Wolne od FCKW, bezhalogenowy
Outer-diameter (jacket)	6,6 mm
Tolerance outer diameter (sheath)	± 5 %
Material wire insulation	PP
Amount wires	4
Outer diameter insulation	1,4 mm
Outer diameter tolerance core insulation	± 5 %
Ingredient freeness wire insulation	bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe
Amount strands (wire)	64
Diameter of single wires	0,1 mm
Conductor crosssection (wire)	0,5 mm²
Material conductor wire	Skrętka miedziana, goła
Conductor type (wire)	Klasa skrętki 6
Material wire insulation (Data)	PP
Outer diameter wire insulation (Data)	1,1 mm
Tolerance outer diameter wire insulation (data)	± 5 %
Ingredient freeness wire insulation (Data)	bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe
Amount wires (Data)	2
Amount strands wire (Data)	32
Diameter of single wires (Data)	0,1 mm
Conductor crosssection wire (Data)	0,25 mm²
Material conductor wire (Data)	Skrętka miedziana, goła
Wire conductor type (Data)	Klasa skrętki 6

Electrical data | Cable

Napięcie znamionowe AC maks.	300 V
Obciążalność prądowa (norma)	dla DIN VDE 0298-4
Obciążalność prądowa min. żyła	6,3 A
Obciążalność prądowa min. żyły (dane)	3,2 A
Electrical resistance line constant wire	39 /km @ 20 °C
Electrical resistance coating wire (Data)	79 /km @ 20 °C
Napięcie przemienne fali stojącej (żyła – żyła)	1,5 kV @ 60 s
Współczynnik indukcyjności elektrycznej	0,65 mH/km
Pojemność elektryczna stała liniowa (przewód – przewód)	63000 pF/km
Napięcie przemienne fali stojącej (żyła – płaszcz)	1,5 kV @ 60 s
Napięcie przemienne fali stojącej (żyła – ekran)	1,2 kV @ 60 s
Rezystancja izolacji	2000 M × km

Temperature range | Cable

Temperatura robocza min. (stała)	-50 °C
Temperatura robocza maks. (stała)	90 °C
Temperatura robocza min. (w ruchu)	-30 °C
Temperatura robocza maks. (w ruchu)	70 °C

Resistances | Cable

Odporność na płomień	IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090
chemical resistance	dobre, sprawdzić w zależności od zastosowania
Odporność na benzynę	dobre, sprawdzić w zależności od zastosowania
Oil resistance	DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania

Installation | Cable

Promień zgięcia (stały)	5 x Outer diameter
Promień gięcia (w ruchu)	10 x Outer diameter
Liczba cykli gięcia (C-track)	5 Mio. @ 25 °C
Dystans (C-track)	10 m @ 25 °C
Prędkość ruchu (C-track)	2 m/s @ 25 °C
Skręcanie	± 180 °/m

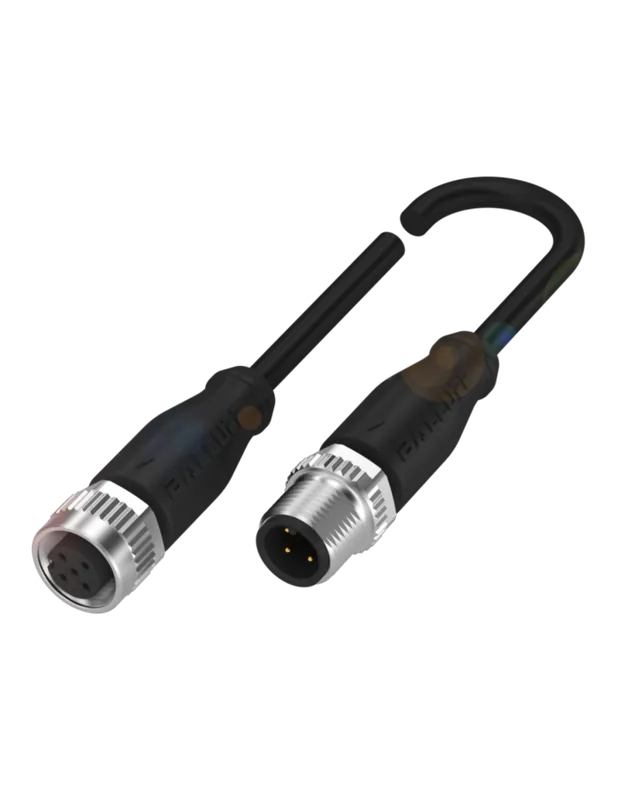

Konektor M12 męski kątowyM12 żeński kątowy 6-pinowy 6m | Przewód hybrydowy ekranowany

Konektor M12 męski, kątowyM12 żeński, kątowy o długości 6 metrów to zaawansowane rozwiązanie do transmisji sygnałów, danych oraz zasilania w wymagających środowiskach przemysłowych. Przewód hybrydowy, wyposażony w 6 pozłacanych pinów oraz ekranowanie, gwarantuje niezawodność działania nawet przy dużym natężeniu pracy.

Zastosowania i możliwości wykorzystania konektora M12

Produkt sprawdzi się w instalacjach automatyzacji przemysłowej, systemach sterowania maszyn, liniach produkcyjnych, a także w technice transportowej i infrastrukturze. Wysoka odporność mechaniczna i chemiczna obudowy zapewnia bezpieczeństwo użytkowania oraz wydłużoną żywotność połączeń nawet w warunkach zwiększonego wpływu olejów czy innych substancji chemicznych.

• Złącza kątoweułatwiają montaż w miejscach o ograniczonej przestrzeni
• Standard M12, 6 pinówszeroka kompatybilność z urządzeniami automatyki
• Przewód ekranowanyskuteczna ochrona przed zakłóceniami elektromagnetycznymi
• Wysoka klasa szczelności IP65, IP67możliwość pracy w środowisku zapylonym, wilgotnym czy narażonym na zachlapania
• Przewód PURpodwyższona odporność na ścieranie, oleje i środki chemiczne
• Możliwość montażu przez włożenie i przykręcenie oraz zabezpieczenie przeciwwstrząsowe

Budowa konektora M12 kątowego i przewodu hybrydowego

Złącze zostało wyposażone w gwint M12 x 1 i solidne pozłacane styki wykonane ze stopu miedzi. Blokada wykonana jest z niklowanego odlewu cynkowego, a dla zapewnienia wytrzymałości i niezawodności zastosowano uszczelnienie FKM oraz płaszcz PUR bez dodatku ołowiu, halogenów i silikonów.

Przewód zawiera żyły sygnałowe oraz dane, umożliwiając jednoczesną transmisję obu rodzajów sygnałów. Zastosowana skrętka miedziana jest mechanicznie i chemicznie odporna, zapewniając wysoką stabilność pracy nawet przy długotrwałym użytkowaniu.

Typowe zastosowania konektora M12

• Przemysłowe systemy czujników i aktuatorów
• Połączenia szaf sterowniczych z elementami wykonawczymi
• Aplikacje wymagające wysokiej niezawodności oraz odporności na warunki zewnętrzne
• Rozwiązania do przetwarzania sygnałów i danych w technologii automatyki
• Systemy robotyczne, linie montażowe oraz maszyny pakujące

Zalety stosowania przewodu hybrydowego M12 ekranowanego

Hybrydowy przewód M12 o ekranowaniu podnosi poziom ochrony urządzeń przed zakłóceniami elektromagnetycznymi i umożliwia bezpieczną transmisję danych nawet w najbardziej wymagających aplikacjach przemysłowych. Płaszcz PUR oraz wysoka klasa szczelności znacząco zwiększają odporność na czynniki zewnętrzne oraz uszkodzenia mechaniczne.

Oferowany konektor pozwala na szybki i łatwy montaż, a także spełnia wymagania norm branżowych dotyczących odporności ogniowej, chemicznej i mechanicznej. Produkt dostępny jest w wersji z długością przewodu 6 metrówinne długości dostępne na życzenie.
