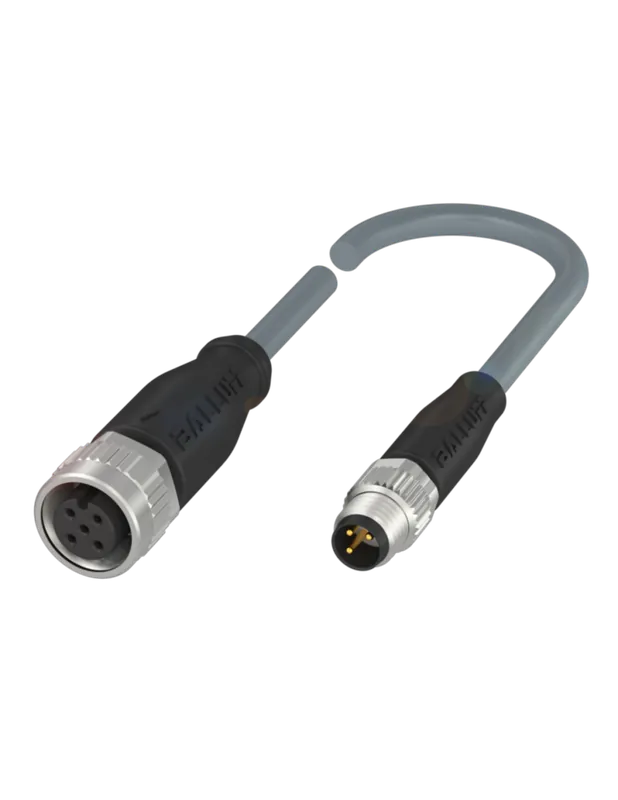

M12 męski prosty / M12 żeński prosty ekranowany V4A 7004-40531-8030300 Darmowy zwrot

Opis

M12M12, 5-piny
Męski prostyżeński proste
Kodowanie A
Stal szlachetna 1.4404 (V4A)
Nr art. 7005 – M12 Lite – (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.

Długość kabla	3 m
Moment obrotowy	0,6 Nm
Typ montażu	włożone, przykręcone
Powłoka styku	pozłacane
Family construction form	M12
Gwint	M12 x 1
Kodowanie	A
Materiał styk	Stop miedzi
Liczba biegunów	5
Rozwartość klucza	SW13
Stopień ochrony (EN IEC 60529)	IP65, IP67
Moment obrotowy	0,6 Nm
Typ montażu	włożone, przykręcone
Powłoka styku	pozłacane
Family construction form	M12
Gwint	M12 x 1
Kodowanie	A
Materiał styk	Stop miedzi
Liczba biegunów	5
Norma produktu	DIN EN 61076-2-101 (M12)

Dane elektryczne | Zasilanie

Napięcie robocze AC maks.	60 V
Napięcie robocze DC maks.	60 V
Napięcie robocze AC (UL)	30 V
Napięcie robocze DC (UL)	30 V
Prąd roboczy na styk maks.	4 A

Diagnozy

Dioda LED wskaźnika stanu

nie

Ochrona urządzenia | Elektryczna

Stopień ochrony, warunek dodatkowy	włożone, przykręcone
Stopień zanieczyszczenia	3
Znamionowy pik napięciowy	1,5 kV
Grupa materiałów izolacyjnych (IEC 60664-1)	I

Dane techniczne | Dane mechaniczne

Kontur do węża falistego

bez

Dane mechaniczne | Dane materiałowe

Materiał uszczelka	FKM
Materiał obudowa	PUR
Blokada materiału	Stal szlachetna 1.4404 (V4A)

Dane mechaniczne | Dane montażowe

Typ montażu

włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe

Warunki otoczenia | Klimatyczne

Temperatura robocza min.	-25 °C
Temperatura robocza maks.	85 °C
Additional condition temperature range	depending on cable quality

Important installation notes

Note on strain relief	Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
Note on bending radius	Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.

Dane dotyczące kabla

Kabel

wire arrangement

(biały, niebieski), (czarny, czerwony)

General data | Cable

Identyfikacja przewodu	803
Funkcja kabla	Hybrydowe, Dane, Power
Kolor izolacji	fioletowy
Type of Certificate	cURus

Structure | Cable

Amount stranding	2
Stranding	2 wires twisted
Amount stranding (type 2)	1
Stranding (type 2)	2 Splotki twisted
Ekran kabla (rodzaj)	Oplot miedziany, ocynowany
Ekran kabla (osłona)	65 %
Bandowanie	Foil
Drain wire (cross-section)	22 AWG
wire arrangement	(biały, niebieski), (czarny, czerwony)

Mechanical data | Cable

Cable weigth	63,12 g/m
Materiał płaszcz	PUR
Bez składników (płaszcz)	bezołowiowe, Wolne od FCKW, bezhalogenowy
Outer-diameter (jacket)	6,9 mm
Tolerance outer diameter (sheath)	± 5 %
Drain wire (cross-section)	22 AWG
Material wire insulation (Data)	PE
Outer diameter wire insulation (Data)	2,1 mm
Tolerance outer diameter wire insulation (data)	± 5 %
Ingredient freeness wire insulation (Data)	bezołowiowe, Wolne od FCKW, bezhalogenowy
Amount wires (Data)	2
Amount strands wire (Data)	19
Diameter of single wires (Data)	24 AWG
Conductor crosssection wire (Data)	24 AWG
Material conductor wire (Data)	Skrętka miedziana, ocynowana
Material wire insulation (Power)	PE
Outer diameter wire insulation (Power)	1,5 mm
Tolerance outer diameter wire insulation (Power)	±5 %
Ingredient freeness wire insulation (Power)	bezołowiowe, Wolne od FCKW, bezhalogenowy
Liczba żył (zasilanie)	2
Amount strands wire (Power)	19
Diameter of single wires (Power)	22 AWG
Wire conductor cross section (Power)	22 AWG
Material conductor wire (Power)	Skrętka miedziana, ocynowana

Electrical data | Cable

Napięcie znamionowe AC maks.	300 V
Obciążalność prądowa (norma)	dla DIN VDE 0298-4
Obciążalność prądowa min. żyły (dane)	3 A
Current carrying capacity min. wire (Power)	6 A
Characteristic impedance	120± 10 % @ 1 MHz
Electrical resistance coating wire (Power)	54 /km @20 °C
Electrical resistance coating wire (Data)	78 /km @ 20 °C
Napięcie przemienne fali stojącej (żyła – żyła)	2 kV @ 60 s
Współczynnik pojemności elektrycznej	40000 pF/km
Napięcie przemienne fali stojącej (żyła – ekran)	2 kV @ 60 s
Rezystancja izolacji	5000 M × km
AC withstand voltage power (wire – shield)	2 kV @ 60 s
AC withstand voltage power (wire – wire)	2 kV @ 60 s

Temperature range | Cable

Temperatura robocza min. (stała)	-40 °C
Temperatura robocza maks. (stała)	80 °C
Temperatura robocza min. (w ruchu)	-30 °C
Temperatura robocza maks. (w ruchu)	70 °C

Resistances | Cable

Odporność na płomień	UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090
chemical resistance	dobre, sprawdzić w zależności od zastosowania
Odporność na benzynę	dobre, sprawdzić w zależności od zastosowania
Oil resistance	DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania

Installation | Cable

Promień zgięcia (stały)	6 x Outer diameter
Promień gięcia (w ruchu)	10 x Outer diameter
Liczba cykli gięcia (C-track)	1 Mio. @ 25 °C
Dystans (C-track)	5 m @ 25 °C
Prędkość ruchu (C-track)	3 m/s @ 25 °C

Przewód połączeniowy M12 męskiM12 żeński ekranowany V4A 5-pinowy, 7004-40531-8030300

Przewód M12 męski prostyM12 żeński prosty ekranowany to element wysokiej klasy, przeznaczony do zastosowań przemysłowych, gdzie wymagana jest niezawodność przesyłu sygnału i zasilania. Kod produktu 7004-40531-8030300 gwarantuje kompatybilność z popularnymi urządzeniami automatyki przemysłowej. Złącza 5-pinowe z kodowaniem A zapewniają szerokie możliwości integracji.

Zastosowanie przewodu M12 ekranowanego V4A

Przewód ekranowany M12 znajduje zastosowanie w środowiskach, gdzie istotna jest ochrona sygnału przed zakłóceniami elektromagnetycznymi oraz odporność na trudne warunki otoczenia. Sprawdza się w:

• Automatyce przemysłowej (czujniki, urządzenia wykonawcze, systemy IO-Link)
• Liniach produkcyjnych i robotyce
• Przemysłach spożywczym i chemicznymodporność na czynniki chemiczne oraz oleje
• Transport i logistyka automatyczna
• Systemach napędów i serwonapędów, gdzie liczy się zabezpieczenie przed zakłóceniami

Budowa przewodu M12 5-pin – wytrzymałość i niezawodność

Obudowy złączy wykonane są z wysokiej jakości stali nierdzewnej V4A (1.4404) oraz trwałego tworzywa PUR, charakteryzującego się doskonałą odpornością mechaniczną, chemiczną oraz na oleje. Solidnie wykonane styki z pozłacanej miedzi ograniczają ryzyko utleniania i zapewniają bezstratny przesył sygnału. Kabel dodatkowo ekranowany (oplot miedziany, ocynowany, pokrycie 65%) minimalizuje wpływ zakłóceń elektromagnetycznych.

Zaawansowana konstrukcja umożliwia użytkowanie przewodu zarówno w trybie stacjonarnym, jak i ruchomym, dzięki wysokiej odporności na wielokrotne zginanie oraz promieniowi gięcia dopasowanemu do aplikacji przemysłowych.

Typowe korzyści wynikające ze stosowania przewodu M12 V4A

• Szybkie i szczelne połączenie dzięki standardom M12 x 1 (IP65, IP67)
• Łatwa integracja dzięki standardowemu kodowaniu A oraz normie DIN EN 61076-2-101
• Ochrona antykorozyjna stali nierdzewnej V4A idealnie sprawdza się w trudnych warunkach
• Wysoka obciążalność prądowado 4 A na styk oraz napięcie do 60 V
• Trwałość mechaniczna nawet przy wysokich cyklach zginania (ponad 1 mln cykli)
• Odporność na oleje, UV oraz bezhalogenowośćidealny dla przemysłu, w którym liczą się bezpieczeństwo i zgodność z normami
• Możliwość stosowania w szerokim zakresie temperatur (-40°C do 80°C przy instalacji stałej)

Możliwości i parametry użytkowe przewodu M12 ekranowanego

Konstrukcja przewodu pozwala na wykorzystanie go zarówno do transmisji danych, jak i przesyłu mocy (funkcja hybrydowa). Dodatkowe ekranowanie zapewnia odporność na zakłócenia, co jest kluczowe np. w systemach przetwarzania danych, automatyki czy podczas zastosowań z maszynami o wysokim poziomie hałasu elektromagnetycznego.

W standardowej wersji przewód występuje z długością 3 metrów i fioletową izolacją; inne długości dostępne na życzenie. Kabel oraz złącza spełniają rygorystyczne normy wytrzymałościowe i środowiskowe.

Dlaczego warto stosować przewody ekranowane M12?

• Redukcja zakłóceń elektrycznych i radiowych
• Zwiększenie żywotności urządzeń automatyki
• Bezpieczeństwo i pewność działania systemów sterowania
• Elastyczność zastosowania: od przemysłu spożywczego po robotykę

Przewód połączeniowy M12 męski prosty / M12 żeński prosty, ekranowany, V4A to niezawodny wybór do wymagających aplikacji przemysłowych. Kombinacja ekranowania oraz wysokiej jakości materiałów pozwala na zachowanie integralności sygnału i bezpieczeństwa procesu, nawet w ekstremalnych warunkach.
