M8 męski 0° / M12 żeński 0° LED 7000-88245-6300100 Ostatnie sztuki

Opis

Męski prostyżeński proste
M8M12, 3-piny
2× LED (PNP), (NPN) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.

Długość kabla	1 m
Moment obrotowy	0,4 Nm
Family construction form	M8
Gwint	M8 x 1
odpowiedni do peszli (Ø wewnętrzna)	6,5 mm
Liczba biegunów	3
Rozwartość klucza	SW9
Moment obrotowy	0,6 Nm
Family construction form	M12
Gwint	M12 x 1
odpowiedni do peszli (Ø wewnętrzna)	10 mm
Liczba biegunów	3
Rozwartość klucza	SW13
Norma produktu	DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8)

Dane elektryczne | Zasilanie

Napięcie robocze DC	24 V
Napięcie robocze DC min.	18 V
Napięcie robocze DC maks.	30 V
Napięcie robocze DC maks. (UL)	30 V
Prąd roboczy na styk maks.	4 A

Diagnozy

Dioda LED wskaźnika stanu

zielony, żółty

Ochrona urządzenia | Elektryczna

Stopień ochrony (EN IEC 60529)	IP65, IP67, IP68, IP66K
Stopień ochrony, warunek dodatkowy	włożone, przykręcone
Stopień zanieczyszczenia	3
Znamionowy pik napięciowy	0,8 kV
Grupa materiałów izolacyjnych (IEC 60664-1)	I

Dane mechaniczne | Dane materiałowe

Powłoka blokady nakrętki	nickel plated
Powłoka blokady śruby	nickel plated
Materiał obudowa	PUR
Materiał blokady nakrętki	Cynkowy odlew ciśnieniowy
Materiał blokady śruby	Mosiądz

Dane mechaniczne | Dane montażowe

Typ montażu

włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe

Warunki otoczenia | Klimatyczne

Temperatura robocza min.	-25 °C
Temperatura robocza maks.	85 °C
Additional condition temperature range	depending on cable quality

Important installation notes

Note on strain relief	Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
Note on bending radius	Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.

Dane dotyczące kabla

Kabel

wire arrangement

, czarny, niebieski

General data | Cable

Identyfikacja przewodu	630
Rodzaj przewodu	3
Kolor izolacji	czarny
Type of Certificate	cURus

Structure | Cable

Amount stranding	1
Stranding	3 wires twisted
wire arrangement	, czarny, niebieski

Mechanical data | Cable

Cable weigth	26,4 g/m
Materiał płaszcz	PUR
Twardość krawędzi osłona	90 ± 5 Shore A
Bez składników (płaszcz)	bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe
Outer-diameter (jacket)	4,1 mm
Tolerance outer diameter (sheath)	± 5 %
Material wire insulation	PP
Amount wires	3
Outer diameter insulation	1,25 mm
Outer diameter tolerance core insulation	± 5 %
Shore hardness wire insulation	70 ± 5 Shore D
Ingredient freeness wire insulation	bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe
Amount strands (wire)	32
Diameter of single wires	0,1 mm
Conductor crosssection (wire)	0,25 mm²
Material conductor wire	Skrętka miedziana, goła
Conductor type (wire)	Klasa skrętki 6

Electrical data | Cable

Napięcie znamionowe AC maks.	300 V
Obciążalność prądowa (norma)	dla DIN VDE 0298-4
Obciążalność prądowa min. żyła	4,5 A
Electrical resistance line constant wire	79 /km @ 20 °C
Napięcie przemienne fali stojącej (żyła – żyła)	2,5 kV @ 60 s
Napięcie przemienne fali stojącej (żyła – płaszcz)	2,5 kV @ 60 s

Temperature range | Cable

Temperatura robocza min. (stała)	-40 °C
Temperatura robocza maks. (stała)	80 °C / 90 °C @ 10000 h Praca
Temperatura robocza min. (w ruchu)	-25 °C
Temperatura robocza maks. (w ruchu)	80 °C / 90 °C @ 10000 h Praca

Resistances | Cable

UV resistance	DIN EN ISO 4892-2 A
Odporność na płomień	UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2
chemical resistance	dobre, sprawdzić w zależności od zastosowania
Odporność na benzynę	dobre, sprawdzić w zależności od zastosowania
Oil resistance	dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404

Installation | Cable

Promień zgięcia (stały)	5 x Outer diameter
Promień gięcia (w ruchu)	10 x Outer diameter
Liczba cykli gięcia (C-track)	10 Mio. @ 25 °C
Dystans (C-track)	10 m @ 25 °C | poziomo
Prędkość ruchu (C-track)	3 m/s @ 25 °C
Liczba cykli skręcania	2 Mio.
Skręcanie	± 180 °/m
Prędkość skrętu	35 Cykle/min

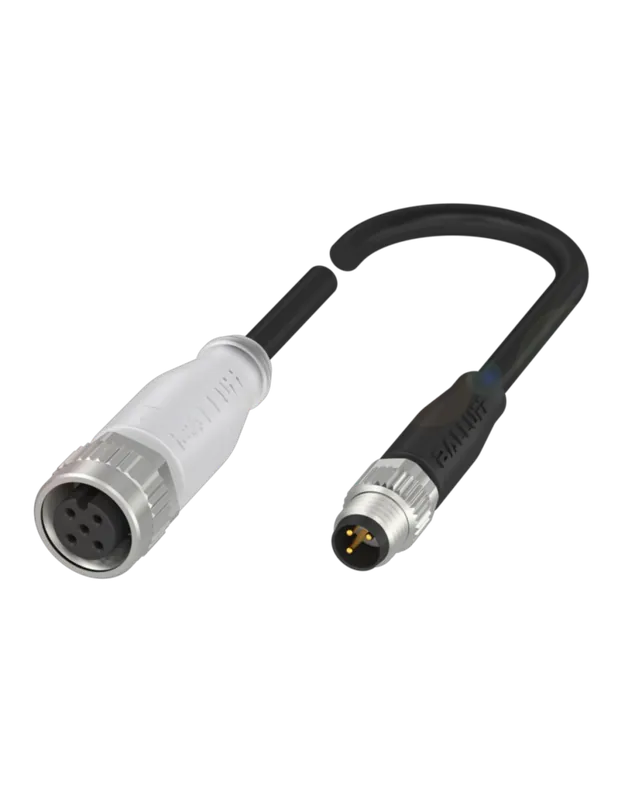

Złącze kablowe M8 męski 0° / M12 żeński 0° LEDPrzewód sygnałowy, czujnikowy, 3-pin, 1 m

Profesjonalny przewód połączeniowy z wtykiem M8 (męski, prosty) oraz gniazdem M12 (żeński, prosty) wyposażonym w LED-y sygnalizacyjne to wysokiej jakości rozwiązanie dedykowane do zastosowań w automatyce przemysłowej, robotyce, instalacjach maszynowych oraz wszędzie tam, gdzie konieczny jest trwały i niezawodny przesył sygnałów lub zasilania.

Kabel o długości 1 m umożliwia szybkie i wygodne połączenie komponentów w obrębie maszyn i urządzeń. Złącza M8 x 1 oraz M12 x 1 gwarantują pełną kompatybilność z szeroką gamą urządzeń automatyki oraz czujników przemysłowych. Obie strony są wyposażone w standardowe 3 piny, co zapewnia uniwersalność i prostotę integracji.

Zastosowanie przewodu M8/M12 z diodą LED

• Automatyka przemysłowałączenie czujników, elementów wykonawczych, modułów I/O.
• Instalacje maszynoweprzesył sygnałów oraz zasilania w trudnych warunkach przemysłowych.
• Robotyka, transport, pakowaniepewne połączenie oraz diagnostyka sygnału dzięki sygnalizacji LED.
• Procesy produkcyjnełatwość serwisu, szybkie wykrywanie stanów pracy oraz błędów.

Konstrukcja złączapewność i trwałość

Obudowa wykonana z tworzywa PUR charakteryzuje się wysoką odpornością chemiczną, dobrą odpornością na oleje oraz możliwością zastosowania w wymagających środowiskach. Metalowe, niklowane elementy zapewniają długowieczność i niezawodne mocowanie. Kabel jest odporny na gięcie, ścieranie oraz promieniowanie UV.

Wbudowane diody LED (zielona, żółta) umożliwiają natychmiastową diagnostykę stanu połączenia oraz obecności sygnału, co znacząco ułatwia serwis, uruchomienie oraz eksploatację instalacji.

Zalety przewodu sygnałowego M8/M12 LED

• Stopień ochrony IP65/IP66K/IP67/IP68odporność na wodę i pył, możliwość stosowania w trudnych warunkach otoczenia.
• Szeroki zakres pracy temperaturowej od -25°C do +85°C (przewód odporny nawet do -40°C).
• Doskonałe parametry elektrycznenapięcie do 30 V DC, prąd do 4 A na styk.
• Wysoka odporność mechaniczna na zginanie (do 10 mln cykli), odporność chemiczna i UV, bezhalogenowa, bezołowiowa konstrukcja.
• Możliwość łatwego zintegrowania z systemami standardu DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-114 (M8).

Typowe zastosowanie w przemyśle

Przewód M8 męski / M12 żeński z sygnalizacją LED jest wykorzystywany głównie do integracji czujników indukcyjnych, optycznych, zaworów, siłowników, enkoderów i innych urządzeń przemysłowych wymagających niezawodnego połączenia sygnałowego. Może być z powodzeniem stosowany w liniach montażowych, systemach transportowych, automatyce procesowej, systemach bezpieczeństwa oraz układach sterowania maszyn.

Przewód 7000-88245-6300100 to solidny wybór tam, gdzie liczy się niezawodność, bezpieczeństwo transmisji sygnałów oraz wygoda montażu i diagnostyki. Dzięki szerokiemu zakresowi parametrów otoczenia oraz certyfikatom międzynarodowym (np. cURus) kabel znajduje zastosowanie zarówno w Europie, jak i na rynkach międzynarodowych.
