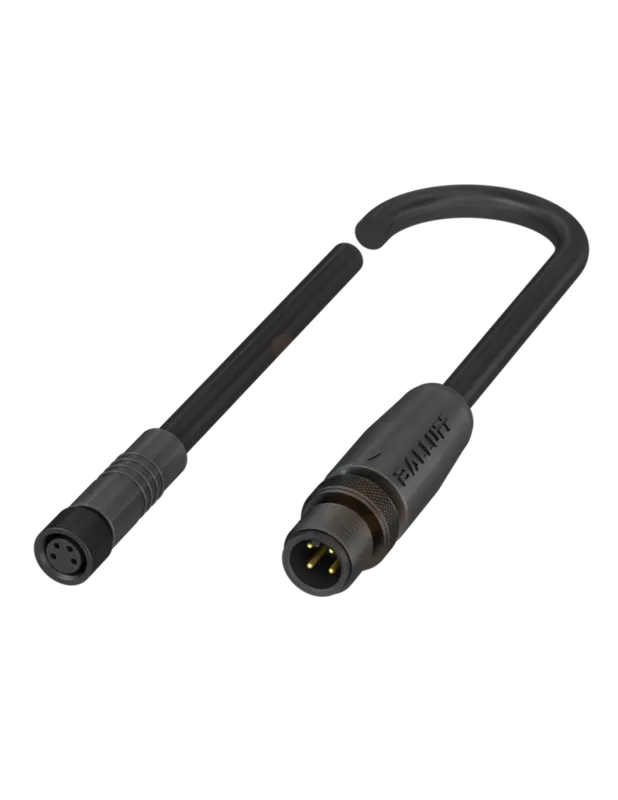

Opis
MQ15, 6-piny
Męski prostyżeński proste
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla |
10 m |
| Typ montażu |
włożone, zablokowane |
| Powłoka styku |
posrebrzane |
| Family construction form |
MQ15 |
| odpowiedni do peszli (Ø wewnętrzna) |
18 mm |
| Gender |
male |
| Odejście kablowe |
prosty |
| Kodowanie |
Typ 2 |
| Materiał styk |
Stop miedzi |
| Liczba biegunów |
6 |
| Stopień ochrony (EN IEC 60529) |
IP65, IP67 |
| Typ montażu |
włożone, zablokowane |
| Powłoka styku |
posrebrzane |
| Family construction form |
MQ15 |
| Gender |
female |
| odpowiedni do peszli (Ø wewnętrzna) |
18 mm |
| Odejście kablowe |
prosty |
| Kodowanie |
Typ 2 |
| Materiał styk |
Stop miedzi |
| Liczba biegunów |
6 |
| Stopień ochrony (EN IEC 60529) |
IP65, IP67 |
| Norma produktu |
IEC 61076-2-116 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC |
48 V |
| Prąd roboczy na styk zasilania maks. |
20 A |
| Prąd roboczy na styk sygnałowy maks. |
4 A |
Diagnozy
| Dioda LED wskaźnika stanu |
nie |
Instalowanie | Układ pinów
| Kodowanie |
Typ 2 |
| Konfiguracja |
w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy |
włożone, zablokowane |
| Stopień zanieczyszczenia |
3 |
| Znamionowy pik napięciowy |
0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) |
I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa |
PUR |
| Materiał mocowanie styków |
PA |
| Blokada materiału |
POM |
Dane mechaniczne | Dane montażowe
| Sposób zamykania |
Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. |
-30 °C |
| Temperatura robocza maks. |
85 °C |
| Additional condition temperature range |
depending on cable quality |
Important installation notes
| Note on strain relief |
Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius |
Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement |
czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
General data | Cable
| Identyfikacja przewodu |
P63 |
| Rodzaj przewodu |
3 |
| Kolor izolacji |
czarny |
| Type of Certificate |
cURus |
Structure | Cable
| Stranding |
6 wires o Filler twisted |
| Filler |
tak |
| wire arrangement |
czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
Mechanical data | Cable
| Cable weigth |
227,7 g/m |
| Materiał płaszcz |
PUR |
| Twardość krawędzi osłona |
90 ± 5 Shore A |
| Bez składników (płaszcz) |
bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) |
10,5 mm |
| Tolerance outer diameter (sheath) |
± 5 % |
| Material wire insulation |
PP |
| Amount wires |
6 |
| Outer diameter insulation |
2,85 mm |
| Outer diameter tolerance core insulation |
± 5 % |
| Ingredient freeness wire insulation |
bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) |
140 |
| Diameter of single wires |
0,15 mm |
| Conductor crosssection (wire) |
2,5 mm² |
| Material conductor wire |
Skrętka miedziana, goła |
| Conductor type (wire) |
Klasa skrętki 6 |
| Shore hardness wire insulation (Data) |
60 ± 5 Shore D |
Electrical data | Cable
| Napięcie znamionowe AC maks. |
1000 V |
| Obciążalność prądowa (norma) |
dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła |
19,5 A |
| Electrical resistance line constant wire |
8 /km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła – żyła) |
10 kV |
| Napięcie przemienne fali stojącej (żyła – płaszcz) |
10 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) |
-50 °C |
| Temperatura robocza maks. (stała) |
80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) |
-25 °C |
| Temperatura robocza maks. (w ruchu) |
80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance |
DIN EN ISO 4892-2 A |
| Odporność na płomień |
UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance |
dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę |
dobre, sprawdzić w zależności od zastosowania |
| Oil resistance |
DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) |
5 x Outer diameter |
| Promień gięcia (w ruchu) |
10 x Outer diameter |
| Liczba cykli gięcia (C-track) |
5 Mio. @ 25 °C |
| Dystans (C-track) |
5 m @ 25 °C |
| Prędkość ruchu (C-track) |
3,3 m/s @ 25 °C |
| Liczba cykli skręcania |
2 Mio. 25 °C |
| Skręcanie |
± 180 °/m @ 25 °C |
| Prędkość skrętu |
35 Cykle/min 25 °C |
