Opis
Dane techniczne
| Budowa kabla | 2×0,14 |
| Charakterystyka kabla | odpowiedni do prowadnicy kabli |
| Długość kabla | od 2,5 m |
| Dodatkowe funkcje | Redukcja prądu podtrzymania, Obwód ochronny |
| Klasa odporności na korozję CRC | 3Wysoka odporność na korozję |
| Kolor obudowy | Czarny |
| Kolor powłoki kabla | Szary |
| Liczba podłączeń/rozłączeń | od 50 |
| Materiał izolacji | PP |
| Materiał obudowy | TPE-U(PU) |
| Materiał powłoki kabla | TPE-U(PUR) |
| Materiał styków elektrycznych | Stop miedzi, ocynkowany |
| Nominalne napięcie robocze DC | od 24 V |
| Nominalny przekrój przewodu | od 0,14 mm2 |
| Odporność na piki napięcia | od 2,4 kV |
| Oznaczenie kabla | Bez uchwytu tabliczki opisowej |
| Podłączenie elektryczne 1, funkcja | Field device side |
| Podłączenie elektryczne 1, konstrukcja | Kątowa |
| Podłączenie elektryczne 1, liczba pinów/żył | od 2 |
| Podłączenie elektryczne 1, sposób montażu | Na elektrozaworze z centralną śrubą M12 |
| Podłączenie elektryczne 1, technologia podłączenia | Układ przyłączy ZC, śruba metryczna |
| Podłączenie elektryczne 1, typ podłączenia | Gniazdo wtykowe |
| Podłączenie elektryczne 1, wyprowadzenie kabla | Kątowe |
| Podłączenie elektryczne 1, zajęta liczba pinów/żył | od 2 |
| Podłączenie elektryczne 2, funkcja | Controller side |
| Podłączenie elektryczne 2, liczba pinów/żył | od 2 |
| Podłączenie elektryczne 2, technologia podłączenia | Wolny koniec |
| Podłączenie elektryczne 2, typ podłączenia | Kabel |
| Podłączenie elektryczne 2, zajęta liczba pinów/żył | od 2 |
| Promień gięcia, kabel zainstalowany elastycznie | = 29 mm mm |
| Przyłącze uziemienia | Nie występuje |
| Stopień ochrony | IP65 |
| Stopień zanieczyszczenia | 3 |
| Średnica kabla | od 2,9 mm |
| Temperatura otoczenia | -10 – 50 °C |
| Tolerancja średnicy kabla | ± 0,1 mm |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Waga produktu | od 50 g |
| Warunki testowania kabla | Warunki testu na zapytanie |
| Zabezpieczenie przed odwrotną polaryzacją | bipolarny |
| Zakres napięcia roboczego DC | 20,4 – 26,4 V |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS |
| Zwrócić uwagę na stopień ochrony | W stanie zmontowanym |

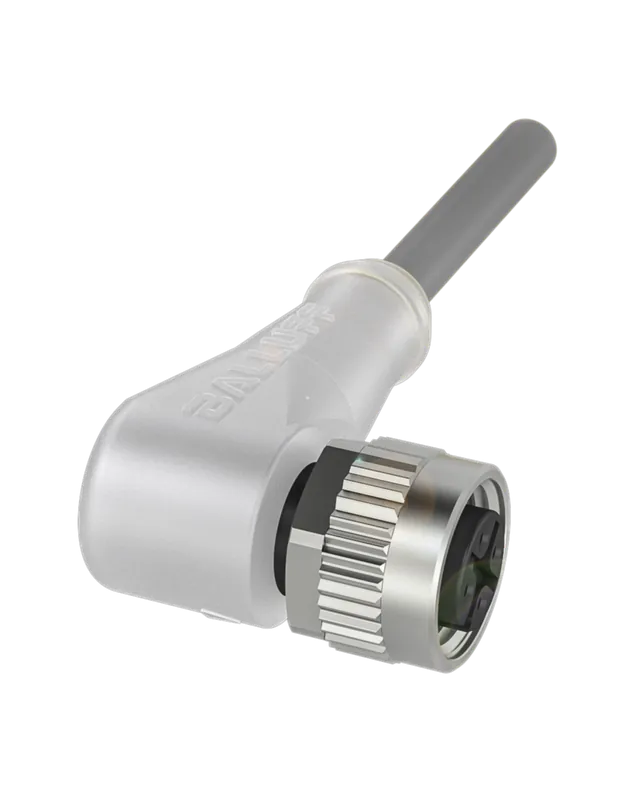

Kabel łączący FESTO NEBV-Z4WA2L-R-E-2.5-N-LE2-S1przewód do elektrozaworów
Kabel łączący NEBV-Z4WA2L-R-E-2.5-N-LE2-S1 firmy FESTO to wysokiej jakości przewód przeznaczony do profesjonalnych zastosowań w automatyce przemysłowej. Kabel ten jest dedykowany do połączeń elektrozaworów z jednostkami sterującymi, zapewniając niezawodne i bezpieczne przesyłanie sygnałów elektrycznych, nawet w wymagających środowiskach przemysłowych.
Zastosowanie przewodu do elektrozaworówNEBV-Z4WA2L-R-E-2.5-N-LE2-S1
Kabel łączący FESTO został specjalnie zaprojektowany z myślą o integracji z elektrozaworami mocowanymi za pomocą centralnej śruby M12. Z powodzeniem znajduje zastosowanie w:
- Systemach pneumatycznych obsługujących automatykę przemysłową, produkcję, linie pakujące i maszyny CNC
- Robotyce, systemach podawania oraz aplikacjach transportowych
- Aplikacjach wymagających wysokiej odporności na korozję i uszkodzenia mechaniczne
- Instalacjach wymagających elastycznego prowadzenia przewodów
Zalety i cechy przewodu łączącego FESTO NEBV-Z4WA2L-R-E-2.5-N-LE2-S1
Przewód wyróżnia się:
- Wysoką odpornością na korozję (klasa CRC 3wysoka odporność na czynniki zewnętrzne), co gwarantuje niezawodność w trudnych warunkach przemysłowych
- Elastycznością i trwałością dzięki przeznaczeniu do pracy w prowadnicach przewodów oraz zastosowaniu materiałów takich jak TPE-U (PUR) w izolacji
- Bezpieczeństwem eksploatacjiprzewód wyposażony w funkcje redukcji prądu podtrzymania oraz obwód ochronny
- Ochroną klasy IP65zapewnia pyło- i wodoszczelność w stanie zmontowanym
- Możliwością pracy przy zakresie napięcia roboczego DC 20,426,4 V oraz odpornością na piki napięcia do 2,4 kV
- Bipolarnym zabezpieczeniem przed odwrotną polaryzacją, zwiększającym ochronę urządzeń
- Spełnianiem rygorystycznych norm RoHS i EU-EMV
Budowa kabla łączącegokluczowe cechy konstrukcyjne
Kabel NEBV-Z4WA2L-R-E-2.5-N-LE2-S1 wykonany jest z wysokiej jakości materiałów:
- Izolacja żyły: PP
- Powłoka kabla: TPE-U (PUR)
- Kolor powłoki: szary
- Kolor obudowy złącza: czarny
- Złącze kątowe, 2-pinowe, kompatybilne z elektrozaworami (strona urządzenia), drugi koniec kabla wolny
Kabel umożliwia szybkie i wygodne podłączenie do urządzenia końcowego, a dzięki konstrukcji kątowej minimalizuje ryzyko uszkodzeń mechanicznych w miejscach szczególnie narażonych na ruch.
Typowe zastosowania i korzyści z wyboru kabla FESTO 8047679
Produkt jest szczególnie polecany do realizacji niezawodnych połączeń w systemach automatyki przemysłowej, maszynach, urządzeniach oraz liniach produkcyjnych. Wysoka wytrzymałość mechaniczna oraz zgodność z normami bezpieczeństwa sprawiają, że kabel ten jest optymalnym wyborem do środowisk wymagających intensywnej eksploatacji i dużej liczby cykli podłączeniowych. Kompaktowa konstrukcja ułatwia integrację nawet w ograniczonych przestrzeniach montażowych.
