Niska cena M12 MĘSKI 0° / M12 ŻELAZNY 90° 7000-40121-6340050

Opis

Męski prostyżeński 90°
M12M12, 4-piny
Nr art. 7005 – M12 Lite – (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.

Długość kabla	0,5 m
Moment obrotowy	0,6 Nm
Typ montażu	włożone, przykręcone
Family construction form	M12
Gwint	M12 x 1
odpowiedni do peszli (Ø wewnętrzna)	10 mm
Materiał	PUR
Rozwartość klucza	SW13
Stopień ochrony (EN IEC 60529)	IP65, IP66K, IP67
Moment obrotowy	0,6 Nm
Typ montażu	włożone, przykręcone
Family construction form	M12
Gwint	M12 x 1
odpowiedni do peszli (Ø wewnętrzna)	10 mm
Materiał	PUR
Rozwartość klucza	SW13
Stopień ochrony (EN IEC 60529)	IP65, IP66K, IP67
Norma produktu	DIN EN 61076-2-101 (M12)

Dane elektryczne | Zasilanie

Napięcie robocze AC maks.	250 V
Napięcie robocze DC maks.	250 V
Napięcie robocze AC (UL)	30 V
Napięcie robocze DC (UL)	30 V
Prąd roboczy na styk maks.	4 A

Instalowanie | Podłączanie

Gwint montażowy

M12 x 1

Ochrona urządzenia | Elektryczna

Stopień ochrony, warunek dodatkowy	włożone, przykręcone
Stopień zanieczyszczenia	3
Grupa materiałów izolacyjnych (IEC 60664-1)	I

Dane mechaniczne | Dane materiałowe

Powłoka blokady	Nickeled
Powłoka złącza śrubowego	nickel plated
Blokada materiału	Cynkowy odlew ciśnieniowy
Material screw connection	Cynkowy odlew ciśnieniowy

Dane mechaniczne | Dane montażowe

Typ montażu

włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe

Warunki otoczenia | Klimatyczne

Temperatura robocza min.	-25 °C
Temperatura robocza maks.	85 °C
Additional condition temperature range	depending on cable quality

Important installation notes

Note on strain relief	Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
Note on bending radius	Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.

Dane dotyczące kabla

Kabel

wire arrangement

, czarny, niebieski, biały

General data | Cable

Identyfikacja przewodu	634
Rodzaj przewodu	3
Kolor izolacji	czarny
Type of Certificate	cURus

Structure | Cable

Amount stranding	1
Stranding	4 wires twisted
wire arrangement	, czarny, niebieski, biały

Mechanical data | Cable

Cable weigth	36,3 g/m
Materiał płaszcz	PUR
Twardość krawędzi osłona	90 ± 5 Shore A
Bez składników (płaszcz)	bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe
Outer-diameter (jacket)	4,5 mm
Tolerance outer diameter (sheath)	± 5 %
Material wire insulation	PP
Amount wires	4
Outer diameter insulation	1,25 mm
Outer diameter tolerance core insulation	± 5 %
Shore hardness wire insulation	70 ± 5 Shore D
Ingredient freeness wire insulation	bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe
Amount strands (wire)	42
Diameter of single wires	0,1 mm
Conductor crosssection (wire)	0,34 mm²
Material conductor wire	Skrętka miedziana, goła
Conductor type (wire)	Klasa skrętki 6

Electrical data | Cable

Napięcie znamionowe AC maks.	300 V
Obciążalność prądowa (norma)	dla DIN VDE 0298-4
Obciążalność prądowa min. żyła	4,8 A
Electrical resistance line constant wire	57 /km @ 20 °C
Napięcie przemienne fali stojącej (żyła – żyła)	2,5 kV @ 60 s
Napięcie przemienne fali stojącej (żyła – płaszcz)	2,5 kV @ 60 s

Temperature range | Cable

Temperatura robocza min. (stała)	-40 °C
Temperatura robocza maks. (stała)	80 °C / 90 °C @ 10000 h Praca
Temperatura robocza min. (w ruchu)	-25 °C
Temperatura robocza maks. (w ruchu)	80 °C / 90 °C @ 10000 h Praca

Resistances | Cable

UV resistance	DIN EN ISO 4892-2 A
Odporność na płomień	UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2
chemical resistance	dobre, sprawdzić w zależności od zastosowania
Odporność na benzynę	dobre, sprawdzić w zależności od zastosowania
Oil resistance	dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404

Installation | Cable

Promień zgięcia (stały)	5 x Outer diameter
Promień gięcia (w ruchu)	10 x Outer diameter
Liczba cykli gięcia (C-track)	10 Mio. @ 25 °C
Dystans (C-track)	10 m @ 25 °C | poziomo
Prędkość ruchu (C-track)	3 m/s @ 25 °C
Liczba cykli skręcania	2 Mio.
Skręcanie	± 180 °/m
Prędkość skrętu	35 Cykle/min

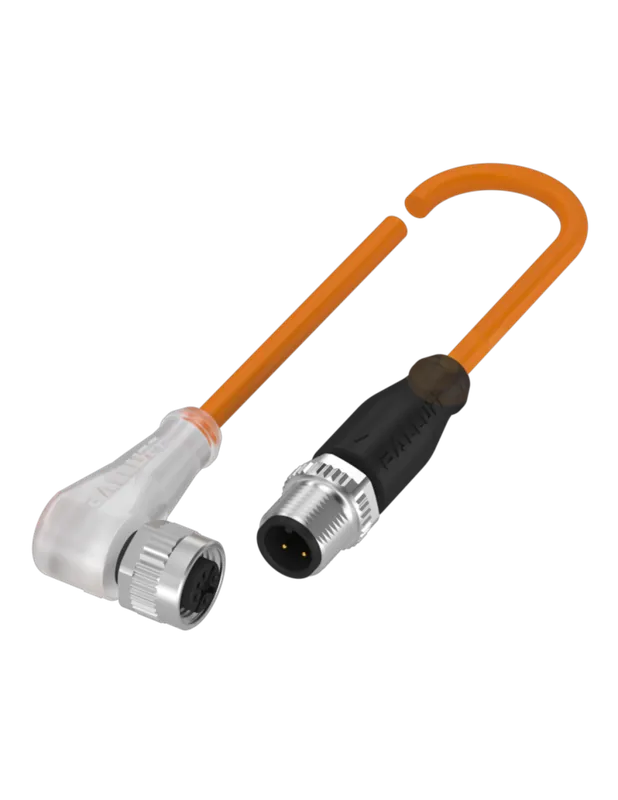

Złącze kablowe M12 Męskie 0° / M12 Żeńskie 90°Przewód 0,5 m PUR

M12 Męski 0° / M12 Żeński 90° o kodzie produktu 7000-40121-6340050 to wysokiej jakości przewód połączeniowy, wyposażony w złącza przemysłowe typu M12męskie proste oraz żeńskie kątowe (90°). Złącza posiadają konfigurację 4-pinową, umożliwiającą niezawodne przesyłanie sygnałów oraz zasilania w typowych aplikacjach automatyki przemysłowej, mechatroniki czy systemach sensorowych.

Przewód wykonany z materiału PUR (poliuretan) zapewnia podwyższoną odporność chemiczną oraz na oleje, co pozwala na zastosowanie w wymagających środowiskach przemysłowych. Osłona przewodu jest odporna na ścieranie, promieniowanie UV oraz płomienie, a także nie zawiera metali ciężkich, halogenów ani silikonustanowi więc ekologiczne rozwiązanie o wysokim poziomie bezpieczeństwa użytkowania.

Konstrukcja złącza M12Wytrzymałość i szczelność

Oba złączaproste męskie oraz kątowe żeńskiezostały wyposażone w solidne, niklowane elementy blokujące oraz śrubowe, wykonane z cynkowego odlewu ciśnieniowego. Zastosowanie standardu M12 x 1 gwarantuje kompatybilność z szeroką gamą urządzeń automatyki oraz czujników przemysłowych.

Złącze uzyskało stopień ochrony IP65, IP66K, IP67 według normy EN IEC 60529, zapewniając odporność na pył oraz zabezpieczenie przed dostępem wody pod ciśnieniem oraz krótkotrwałym zanurzeniem. Konstrukcja przewidziana jest do wielokrotnego montażu: poprzez włożenie oraz dokręcenie, z możliwością zabezpieczenia przed wibracjami.

Zastosowanie przewodu M12

Złącze kablowe M12 sprawdzi się w wielu obszarach automatyki i przemysłu, m.in.:

• Podłączanie czujników i elementów wykonawczych w liniach produkcyjnych, maszynach oraz systemach transportowych
• Przyłącza do modułów I/O i rozdzielaczy sygnałów w szafach sterowniczych
• Zasilanie oraz transmisja sygnałów sterujących w automatyce budynkowej i infrastrukturalnej
• Systemy bezpieczeństwa oraz aplikacje wymagające szybkiego montażu i niezawodnych połączeń
• Rozwiązania mobilne, w których wymagana jest odporność na wibracje, zginanie oraz wielokrotne cykle skręcania

Przewód o długości 0,5 m doskonale nadaje się do krótkich połączeń w ograniczonej przestrzeni roboczej oraz przy panelach rozdzielczych.

Parametry techniczne i bezpieczeństwo stosowania

Przewód oferuje 4 żyły o przekroju 0,34 mm² (skrętka miedziana), z wysoką obciążalnością prądową oraz napięciową (do 250 V, 4 A na styk). Dzięki zastosowaniu wysokiej klasy materiałów oraz precyzyjnemu wykonaniu, produkt charakteryzuje się:

• Odpornością na czynniki atmosferyczne, promieniowanie UV oraz związki chemiczne
• Wytrzymałością na rozległe cykle zginania i skręcania – idealny do pracy w ruchomych aplikacjach
• Bezpieczeństwem użytkowaniaprzewód nie zawiera substancji szkodliwych, posiada certyfikaty potwierdzające zgodność z normami (cURus, DIN EN 61076-2-101, UL 1581 i inne)

Rekomendowane zastosowanie to temperatury pracy od -25°C do 85°C, stabilne nawet przy długotrwałym obciążeniu, z odpornością elektryczną i mechaniczną gwarantującą niezawodność w trudnych warunkach.

Korzyści i uniwersalność przewodu M12

Wybierając przewód M12 Męski 0° / M12 Żeński 90°, zapewnia się szybkie uruchomienie instalacji, prostotę montażu oraz łatwość serwisowania. Uniwersalność zastosowania oraz kompatybilność ze światowymi standardami czynią go elementem, który znacząco podnosi niezawodność każdej aplikacji przemysłowej, w której liczy się bezpieczeństwo oraz precyzja transmisji sygnałów i zasilania.
