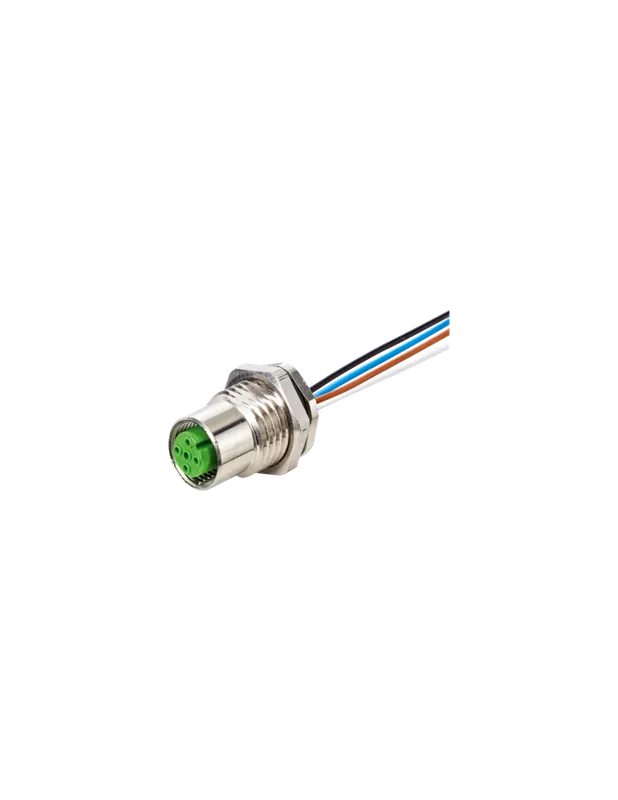

Obniżka ceny Złącze panelowe M12 żeńskie 7000-13565-9720200

Opis

Gniazdo z kołnierzem
M12, 5-piny
Montaż na tylnym panelu
z podłączoną skrętką

Długość kabla	2 m
Moment obrotowy	0,6 Nm
Typ montażu	włożone, przykręcone
Powłoka styku	pozłacane
Family construction form	M12
Gwint	M12 x 1
Kodowanie	A
Materiał styk	Stop miedzi
Materiał	Mosiądz
Stopień ochrony (EN IEC 60529)	IP67
Powłoka styku	pozłacane
Norma produktu	DIN EN 61076-2-101 (M12)

Dane elektryczne | Zasilanie

Napięcie robocze AC maks.	125 V
Napięcie robocze DC maks.	125 V
Prąd roboczy na styk maks.	4 A

Diagnozy

Dioda LED wskaźnika stanu

nie

Instalowanie | Podłączanie

Gwint montażowy	M16 x 1.5
Rozwartość klucza	SW19

Ochrona urządzenia | Elektryczna

Stopień ochrony NEMA	3, 4, 6P
Stopień ochrony, warunek dodatkowy	włożone, przykręcone
Stopień zanieczyszczenia	3
Znamionowy pik napięciowy	1,5 kV
Grupa materiałów izolacyjnych (IEC 60664-1)	I

Dane techniczne | Dane mechaniczne

Kontur do węża falistego

bez

Dane mechaniczne | Dane materiałowe

Powłoka obudowy	nickel plated
Powłoka blokady	nickel plated
Powłoka złącza śrubowego	nickel plated
Materiał uszczelka	FKM
Blokada materiału	Mosiądz
Material screw connection	Mosiądz

Dane mechaniczne | Dane montażowe

Typ montażu	Schraubgewinde
Sposób zamykania	Schraubgewinde

Warunki otoczenia | Klimatyczne

Temperatura robocza min.	-25 °C
Temperatura robocza maks.	85 °C
Additional condition temperature range	depending on cable quality

Important installation notes

Note on strain relief	Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
Note on bending radius	Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.

Dopuszczenia

UL 50E

tak

Dane dotyczące kabla

Kabel

wire arrangement

, biały, niebieski, czarny, szary

General data | Cable

Identyfikacja przewodu

972

Structure | Cable

wire arrangement

, biały, niebieski, czarny, szary

Mechanical data | Cable

Material wire insulation	PUR
Amount wires	5
Outer diameter insulation	1,3 mm
Outer diameter tolerance core insulation	± 5 %
Amount strands (wire)	19
Diameter of single wires	0,15 mm
Conductor crosssection (wire)	0,34 mm²
Material conductor wire	Skrętka miedziana, ocynowana
Conductor type (wire)	Klasa skrętki 5

Electrical data | Cable

Napięcie znamionowe AC maks.	300 V
Electrical resistance line constant wire	58 /km @ 20 °C
Napięcie przemienne fali stojącej (żyła – żyła)	1,5 kV
Napięcie przemienne fali stojącej (żyła – płaszcz)	1,5 kV

Temperature range | Cable

Temperatura robocza min. (stała)	-40 °C
Temperatura robocza maks. (stała)	90 °C
Temperatura robocza min. (w ruchu)	-25 °C
Temperatura robocza maks. (w ruchu)	90 °C

Resistances | Cable

Odporność na płomień	UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2
chemical resistance	dobre, sprawdzić w zależności od zastosowania
Odporność na benzynę	dobre, sprawdzić w zależności od zastosowania
Oil resistance	dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404

Złącze panelowe M12 żeńskie 5-pinowe z przewodemkod produktu 7000-13565-9720200

Złącze panelowe M12 żeńskie 7000-13565-9720200 to wysokiej jakości gniazdo do montażu w panelu, wyposażone w 5-pinową konfigurację oraz dedykowany przewód o długości 2 metrów. Produkt przeznaczony jest do zastosowań przemysłowych oraz automatyki, zapewniając niezawodne połączenie nawet w trudnych warunkach środowiskowych.

Profesjonalne zastosowanie złączy M12 w automatyce przemysłowej

Złącze panelowe M12 znajduje szerokie zastosowanie w systemach automatyki przemysłowej, robotyce, maszynach produkcyjnych, przemyśle spożywczym, a także wszędzie tam, gdzie wymagana jest szybka i niezawodna transmisja sygnałów oraz zasilania. Złącza typu M12 wyróżniają się solidną konstrukcją, odpornością na wibracje oraz zanieczyszczenia, co umożliwia bezpieczne działanie urządzeń w wymagających środowiskach.

Najważniejsze zalety złącza panelowego M12 żeńskiego

• Pięciopinowa konfiguracjapozwala na transmisję sygnałów lub zasilania, co daje wszechstronność podczas projektowania instalacji.
• Wysoki stopień ochrony IP67zabezpiecza połączenie przed pyłem oraz zanurzeniem w wodzie, umożliwiając wykorzystanie w warunkach zewnętrznych i przemysłowych.
• Wytrzymała metalowa obudowa z powłoką niklowanązapewnia długą żywotność oraz odporność na korozję.
• Stabilny montaż tylny na panelumontaż gwintowany (M16 x 1,5) gwarantuje solidne i pewne zamocowanie do obudowy urządzenia.
• Pozłacane stykizmniejszają ryzyko utleniania i zapewniają niską rezystancję kontaktu.
• Odporność na drgania oraz polepszone właściwości mechanicznedzięki wysokiej jakości wykonaniu oraz zastosowaniu materiałów takich jak mosiądz i FKM.

Złącze panelowe M12 do różnorodnych aplikacjitypowe obszary wykorzystania

Gniazdo panelowe M12 żeńskie z przewodem jest wykorzystywane do niezawodnego połączenia czujników, wyłączników krańcowych, układów sterowania oraz elementów wykonawczych automatów. Idealnie sprawdza się w:

• Zautomatyzowanych liniach produkcyjnych
• Systemach transportu i przenośnikach
• Przemyśle spożywczym i farmaceutycznym
• Stacjach diagnostycznych i kontrolnych
• Aplikacjach wymagających szczelności oraz odporności na czynniki chemiczne, oleje i płomienie

Budowa i kompatybilność złączy M12szczegóły instalacyjne

Złącze M12 panelowe umożliwia łatwy i szybki montaż dzięki precyzyjnemu gwintowi oraz możliwości zastosowania standardowych otworów montażowych w panelach. Przewód o izolacji PUR zapewnia dodatkową ochronę przed ścieraniem oraz działaniem substancji chemicznych i temperaturą w zakresie od -40°C do 90°C. Schematy montażowe oraz kodowanie A zapewniają kompatybilność ze standardami DIN EN 61076-2-101.

Niezawodność i bezpieczeństwo użytkowania

Dzięki certyfikatom UL 50E, odpowiednim stopniom ochrony NEMA oraz zastosowaniu materiałów wysokiej jakości, złącze panelowe M12 7000-13565-9720200 gwarantuje długotrwałą bezawaryjną pracę nawet w wymagających aplikacjach przemysłowych. Struktura skrętkowa przewodów (Klasa 5) oraz cynowane przewodniki zapewniają skuteczną transmisję sygnałów przy zachowaniu niskich oporów elektrycznych.
