Opis
Customized printing and packaging

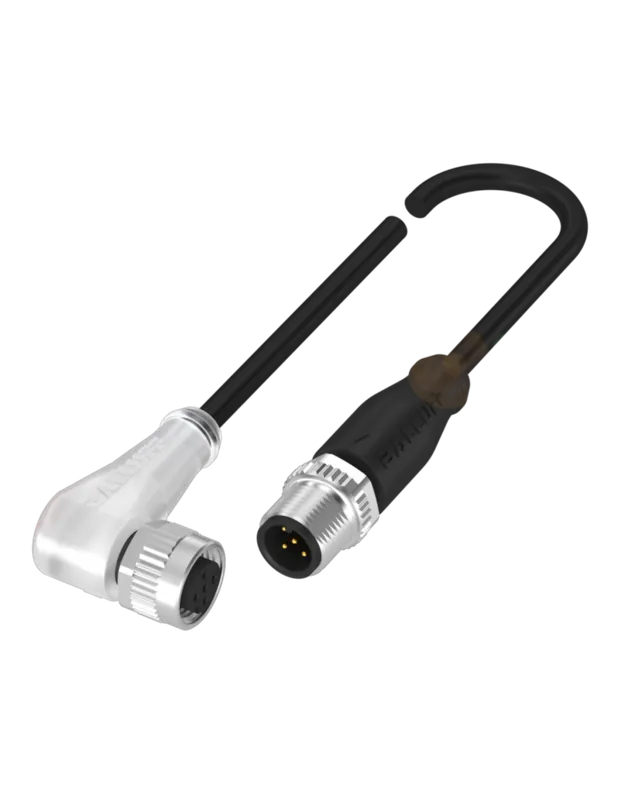

Męski prostyżeński 90°
M12M12, 4-piny
z opaską kodującą
Odlew cynkowy, odporny na odpryski spawalnicze
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla |
20 m |
| Typ montażu |
włożone, przykręcone |
| Powłoka styku |
pozłacane |
| Family construction form |
M12 |
| Materiał styk |
Stop miedzi |
| Liczba biegunów |
4 |
| Typ montażu |
włożone, przykręcone |
| Powłoka styku |
pozłacane |
| Family construction form |
M12 |
| Materiał styk |
Stop miedzi |
| Liczba biegunów |
4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. |
250 V |
| Napięcie robocze DC maks. |
250 V |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia |
3 |
| Znamionowy pik napięciowy |
2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) |
I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. |
-25 °C |
| Temperatura robocza maks. |
85 °C |
| Additional condition temperature range |
depending on cable quality |
Important installation notes
| Note on strain relief |
Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius |
Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement |
, czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu |
654 |
| Rodzaj przewodu |
5 |
| Kolor izolacji |
czarny |
| Type of Certificate |
cURus |
Structure | Cable
| Amount stranding |
1 |
| Stranding |
4 wires twisted |
| wire arrangement |
, czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth |
36,3 g/m |
| Materiał płaszcz |
PUR |
| Twardość krawędzi osłona |
58 ± 3 Shore D |
| Bez składników (płaszcz) |
bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) |
4,7 mm |
| Tolerance outer diameter (sheath) |
± 5 % |
| Material wire insulation |
PP |
| Amount wires |
4 |
| Outer diameter insulation |
1,25 mm |
| Outer diameter tolerance core insulation |
± 5 % |
| Shore hardness wire insulation |
74 ± 3 Shore D |
| Ingredient freeness wire insulation |
bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) |
42 |
| Diameter of single wires |
0,1 mm |
| Conductor crosssection (wire) |
0,34 mm² |
| Material conductor wire |
Skrętka miedziana, goła |
| Conductor type (wire) |
Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. |
300 V |
| Obciążalność prądowa (norma) |
dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła |
4,8 A |
| Electrical resistance line constant wire |
60 /km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła – żyła) |
2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła – płaszcz) |
2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) |
-40 °C |
| Temperatura robocza maks. (stała) |
80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) |
-25 °C |
| Temperatura robocza maks. (w ruchu) |
80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance |
DIN EN ISO 4892-2 A |
| Odporność na płomień |
UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance |
dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę |
dobre, sprawdzić w zależności od zastosowania |
| Oil resistance |
dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance |
dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) |
5 x Outer diameter |
| Promień gięcia (w ruchu) |
10 x Outer diameter |
| Liczba cykli gięcia (C-track) |
10 Mio. @ 25 °C |
| Dystans (C-track) |
5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) |
3,3 m/s @ 25 °C |
| Liczba cykli skręcania |
1 Mio. |
| Skręcanie |
± 360 °/m |
| Prędkość skrętu |
35 Cykle/min |
