Opis
B6
Ramka
Męski
dla 2 modułów
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 1 mm² |
| Przekrój przyłącza maks. | 6 mm² |
| Numer AWG min. | 18 |
| Numer AWG maks. | 10 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Cykle wtykowe elementu zabezpieczającego min. | 20 |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Dane techniczne | Dane mechaniczne
| Siła trzymania modułów (wtykanie) min. | 300 N |
| Siła trzymania modułów (ciągnięcie) min. | 600 N |
| Siła trzymania styku PE | 250 N |
| Typ ramki | male |
| Siła ciągnięcia maks. | 60 N |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka styku | nickel plated |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Materiał styk | Mosiądz |
| Materiał element bezpieczeństwa | PC GF |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 2 |
| Rozmiar | B6 |
| Wysokość | 36,5 mm |
| Szerokość | 34,4 mm |
| Głębokość | 51,2 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

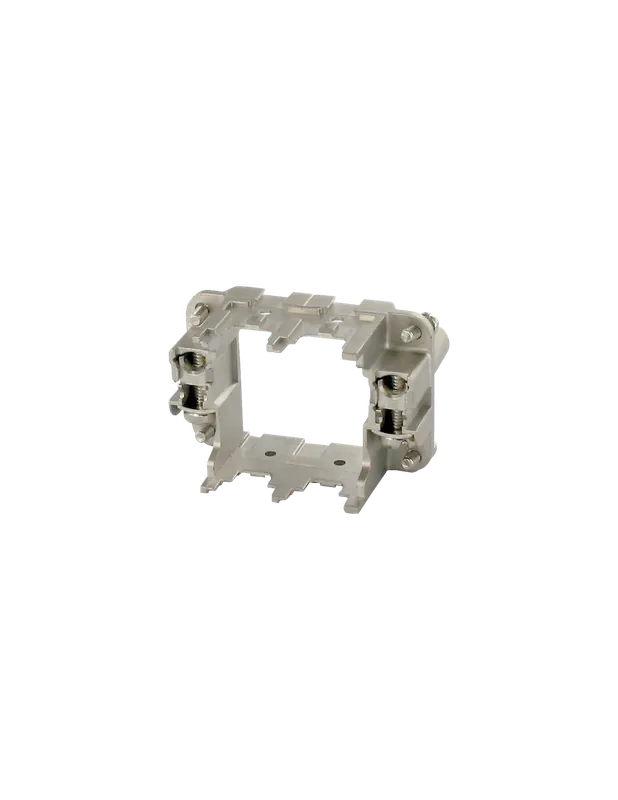

Ramka Modlink Heavy Modular B6 męskiWytrzymała ramka do modułów przemysłowych
Ramka Modlink Heavy Modular B6 męski przeznaczona jest do profesjonalnych zastosowań przemysłowych, umożliwiając integrację dwóch modułów w ramach jednego złącza. Model o kodzie 70MH-RD02S-0000000 to niezawodne rozwiązanie do wymagających aplikacji, w których kluczowe znaczenie mają odporność mechaniczna, szeroki zakres temperatur oraz pewność złącza.
Wytrzymała konstrukcja i niezawodność w wymagających warunkach
Odporna na warunki środowiskowe ramka B6 wykonana jest z cynkowego odlewu ciśnieniowego, pokrytego powłoką niklowaną. Materiały te gwarantują wysoką odporność na korozję oraz trwałość nawet przy intensywnym użytkowaniu. Złącze spełnia normy niepalności UL94 w klasie V-0, co zapewnia dodatkową ochronę w środowiskach narażonych na iskrzenie lub wysokie temperatury.
Łatwy montaż i instalacja modułów z ramką B6
Ramka Modlink Heavy Modular B6 umożliwia wygodne i szybkie zamocowanie dwóch modułów dzięki zastosowaniu zacisków śrubowych. Modułowa budowa pozwala na elastyczne dostosowanie konfiguracji złącza do indywidualnych potrzeb w obszarze automatyki przemysłowej, instalacji maszyn i urządzeń, linii produkcyjnych oraz szaf sterowniczych.
- Możliwość instalacji dwóch modułów w jednej ramce
- Szeroki zakres przekroju przewodówod 1 do 6 mm² (AWG 1810)
- Wytrzymałość mechaniczna na siły wtykające i ciągnące
- Odporność temperaturowa od -40°C do +125°C
- Niezawodna ochrona styków PE
Zastosowania Ramki Modlink Heavy Modular B6 w przemyśle
Ramka B6 męska znajduje zastosowanie przede wszystkim w instalacjach automatyki, maszynach produkcyjnych, rozdzielniach oraz systemach sterowania, gdzie wymagane jest użycie modułowych złączy przemysłowych o wysokiej odporności na czynniki zewnętrzne oraz stabilnej mechanice mocowania. Dostępność miejsca na dwa moduły pozwala na elastyczność w konfiguracji złączy w zależności od potrzeb danej aplikacji.
Parametry wymiarowe i kompatybilność
Wymiary ramki to 36,5 x 34,4 x 51,2 mm, co umożliwia zastosowanie jej w kompaktowych przestrzeniach instalacyjnych. Produkt jest kompatybilny wyłącznie z komponentami Murrelektronik, co gwarantuje spójność i pewność połączenia elektrycznego.
Podsumowanie zalet Ramki Modlink Heavy Modular B6 męski
- Stabilność i trwałość dzięki solidnej konstrukcji z metalu pokrytego niklem
- Szybki montaż oraz wymiana modułów
- Pewność połączeń elektrycznych i mechanicznych
- Bezpieczeństwo użytkowanianiepalność, wysoka wytrzymałość na temperatury i naprężenia
Produkt stworzony z myślą o długotrwałej i bezawaryjnej pracy w trudnych warunkach przemysłowych.
