Opis
DeviceNet, CANopen
Męski prostyżeński proste
M12M12, 5-piny
Kodowanie A
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
General data | Cable
| Identyfikacja przewodu | 803 |
| Funkcja kabla | Hybrydowe, Dane, Power |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| Drain wire (cross-section) | 22 AWG |
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
Mechanical data | Cable
| Cable weigth | 63,12 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Drain wire (cross-section) | 22 AWG |
| Material wire insulation (Data) | PE |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 24 AWG |
| Conductor crosssection wire (Data) | 24 AWG |
| Material conductor wire (Data) | Skrętka miedziana, ocynowana |
| Material wire insulation (Power) | PE |
| Outer diameter wire insulation (Power) | 1,5 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 19 |
| Diameter of single wires (Power) | 22 AWG |
| Wire conductor cross section (Power) | 22 AWG |
| Material conductor wire (Power) | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyły (dane) | 3 A |
| Current carrying capacity min. wire (Power) | 6 A |
| Characteristic impedance | 120± 10 % @ 1 MHz |
| Electrical resistance coating wire (Power) | 54 /km @20 °C |
| Electrical resistance coating wire (Data) | 78 /km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła – żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 40000 pF/km |
| Napięcie przemienne fali stojącej (żyła – ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 M × km |
| AC withstand voltage power (wire – shield) | 2 kV @ 60 s |
| AC withstand voltage power (wire – wire) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable

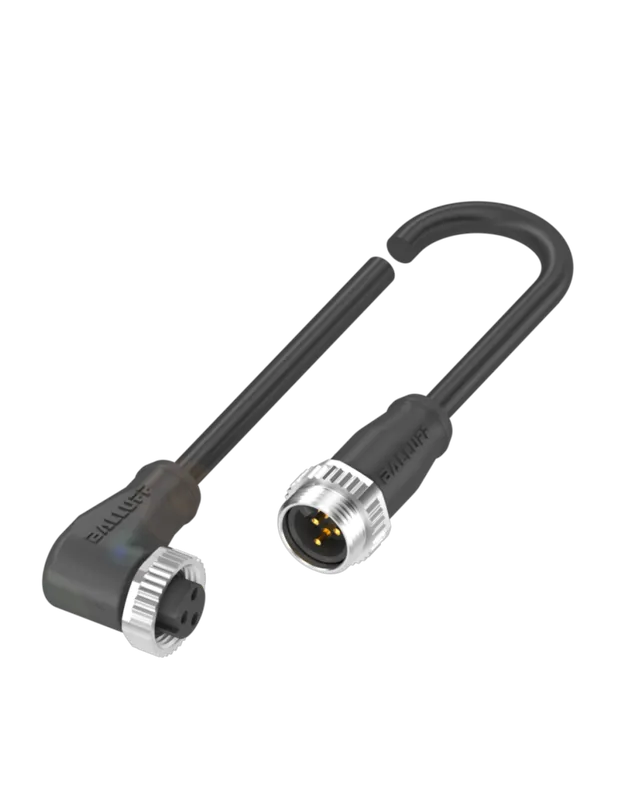

| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Przewód połączeniowy M12 męskiM12 żeński prosty ekranowany | 5-pin | 1,3 m | DeviceNet, CANopen
Przewód połączeniowy M12 męskiM12 żeński o długości 1,3 metra doskonale sprawdza się w przemysłowych systemach komunikacji oraz automatyki. Produkt został opracowany do zastosowań w sieciach DeviceNet oraz CANopen, oferując wysoką niezawodność i bezpieczeństwo transmisji danych w wymagającym środowisku przemysłowym.
Złącze M12przemysłowy standard połączeń
Złącza M12 stanowią powszechny wybór w przemysłowych systemach automatyki, gdzie wymagana jest odporność mechaniczna oraz chemiczna. Prezentowany przewód wyposażony jest w 5-pinowe złącza M12 (kodowanie A), ekranowane dla ochrony przed zakłóceniami elektromagnetycznymi, co ma kluczowe znaczenie przy przesyle sygnałów i zasilania.
Zastosowania przewodu M12 ekranowanego
Przewód ten znajduje zastosowanie w wielu branżach przemysłowych:
- Automatyka przemysłowa
- Systemy maszyn i urządzeń produkcyjnych
- Linie montażowe oraz transportowe
- Komunikacja DeviceNet i CANopen
- Systemy sterowania rozproszonymi modułami
- Połączenia czujników, siłowników, modułów I/O oraz napędów
Wytrzymałość i ochronaIP65, IP66K, IP67
Klasa ochrony IP65, IP66K oraz IP67 zapewnia wysoką odporność przewodu na pył, wodę, oleje oraz inne czynniki przemysłowe. Obudowa i płaszcz kabla wykonane są z trwałego tworzywa sztucznego PUR, które gwarantuje odporność na ścieranie, czynniki chemiczne i oleje. Dzięki temu przewód może być stosowany zarówno wewnątrz, jak i na zewnątrz maszyn, także w środowiskach wymagających dużej odporności i wytrzymałości mechanicznej.
Możliwości montażu i wytrzymałość mechaniczna
Przewód wyposażony jest w solidne złącza skręcane z blokadą zabezpieczającą przed wibracjami, co pozwala na instalację w miejscach narażonych na drgania oraz uderzenia. Standard montażu skręcanego (rozwartość klucza SW13) umożliwia szybki i bezpieczny montaż.
Ekranowanie i niezawodna transmisja sygnału
Zastosowanie oplotu miedzianego ocynkowanego oraz podwójnego ekranowania (ekran 65% + folia) skutecznie chroni przed zakłóceniami EMI/RFI, co pozwala na stabilne i szybkie przesyłanie danych oraz zasilania.
Typowe cechy konstrukcyjne kabla
- Długość całkowita: 1,3 m
- Kodowanie A, 5 pinów
- Płaszcz PURwysoka odporność chemiczna, mechaniczna i na oleje
- Kolor fioletowyszybka identyfikacja szyny komunikacyjnej
- Podział przewodów na sekcję danych i zasilania
- Zakres temperatur pracy: -40°C do +80°C (stała instalacja)
- Oznakowania żył: biały, niebieski, czarny, czerwony
- Ekranowanie: oplot + folia, przewód drenujący 22 AWG
Dlaczego warto wybrać przewód połączeniowy M12 ekranowany?
Kabel połączeniowy M12 spełnia wszelkie wymogi nowoczesnych instalacji przemysłowych, gwarantując bezpieczeństwo pracy, odporność na zakłócenia oraz wieloletnią trwałość w najtrudniejszych warunkach. Doskonale nadaje się do sieci komunikacyjnych wymagających niezawodności oraz odporności na zakłócenia elektromagnetyczne, typowe dla DeviceNet oraz CANopen.
