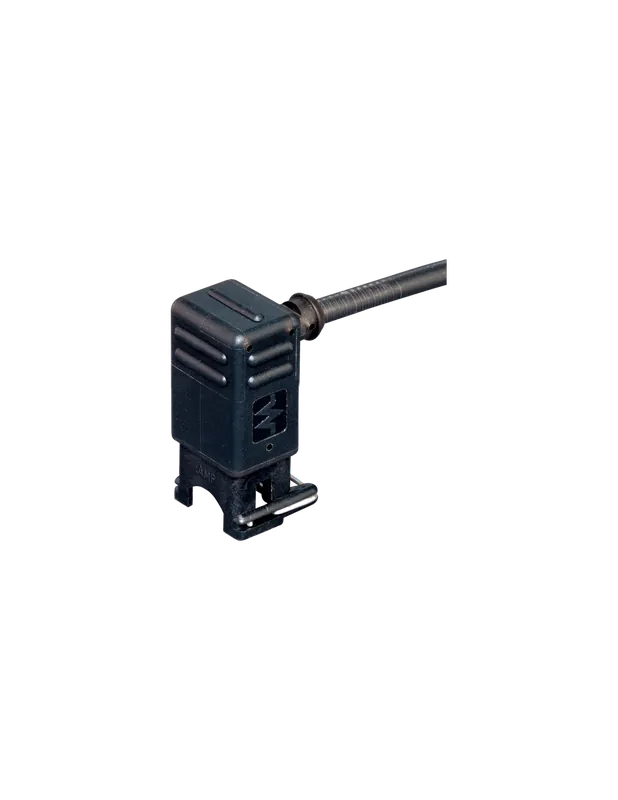

Timer Junior z kablem LED i kablem 7072-70321-7400200 Rabat

Opis

Xtreme – Outdoor
Żeński kątowe
12…24 V AC/DC
LED
Stal szlachetna 1.4305 (V4A)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.

Długość kabla

2 m

Dane elektryczne | Zasilanie

Napięcie robocze AC min.	12 V
Napięcie robocze AC maks.	24 V
Napięcie robocze DC min.	12 V
Napięcie robocze DC maks.	24 V
Prąd roboczy na styk maks.	4 A
Pobór prądu maks.	12 mA

Diagnozy

Dioda LED wskaźnika stanu

żółty

Ochrona urządzenia | Elektryczna

Stopień ochrony (EN IEC 60529)	IP65
Stopień ochrony, warunek dodatkowy	włożone, zablokowane

Ochrona urządzenia | Media

Flame resistance

trudnopalne

Dane mechaniczne | Dane materiałowe

Kolor obudowy	czarny
Materiał obudowa	Tworzywo sztuczne
Blokada materiału	Stal szlachetna 1.4305 (V4A)

Warunki otoczenia | Klimatyczne

Temperatura robocza min.	-25 °C
Temperatura robocza maks.	85 °C
Additional condition temperature range	depending on cable quality

Important installation notes

Note on strain relief	Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
Note on bending radius	Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.

Dane dotyczące kabla

Kabel

wire arrangement

czarny, biały

General data | Cable

Identyfikacja przewodu	740
Kolor izolacji	czarny

Structure | Cable

Amount stranding	1
Stranding	2 wires twisted
wire arrangement	czarny, biały

Mechanical data | Cable

Cable weigth	36,3 g/m
Materiał płaszcz	PUR
Twardość krawędzi osłona	85 Shore A
Bez składników (płaszcz)	bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy
Outer-diameter (jacket)	5 mm
Tolerance outer diameter (sheath)	± 5 %
Material wire insulation	TPE-E
Amount wires	2
Outer diameter insulation	1,5 mm
Outer diameter tolerance core insulation	± 5 %
Shore hardness wire insulation	70 Shore A
Ingredient freeness wire insulation	bezołowiowe, Wolne od FCKW, bezhalogenowy
Amount strands (wire)	64
Diameter of single wires	0,1 mm
Conductor crosssection (wire)	0,5 mm²
Material conductor wire	Skrętka miedziana, goła
Conductor type (wire)	Klasa skrętki 6

Electrical data | Cable

Max. rated voltage (conductor – conductor)	500 V
Max. rated voltage (conductor – ground)	300 V
Obciążalność prądowa (norma)	dla DIN VDE 0298-4
Obciążalność prądowa min. żyła	9 A
Electrical resistance line constant wire	39 /km @ 20 °C
Napięcie przemienne fali stojącej (żyła – żyła)	2 kV @ 60 s
Napięcie przemienne fali stojącej (żyła – płaszcz)	2 kV @ 60 s

Temperature range | Cable

Temperatura robocza min. (stała)	-50 °C
Temperatura robocza maks. (stała)	90 °C
Temperatura robocza min. (w ruchu)	-30 °C
Temperatura robocza maks. (w ruchu)	90 °C

Resistances | Cable

UV resistance	DIN EN ISO 4892-2 A
Odporność na płomień	UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2
chemical resistance	dobre, sprawdzić w zależności od zastosowania
Odporność na benzynę	dobre, sprawdzić w zależności od zastosowania
Oil resistance	dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404

Installation | Cable

Promień gięcia (w ruchu)	10 x Outer diameter
Liczba cykli gięcia (C-track)	2 Mio. @ 25 °C
Dystans (C-track)	5 m @ 25 °C | poziomo
Prędkość ruchu (C-track)	3,3 m/s @ 25 °C

Timer Junior z kablem LEDprofesjonalne rozwiązanie do automatyki i przemysłu

Timer Junior z kablem LED, znany również pod kodem produktu 7072-70321-7400200, to wytrzymały i precyzyjny komponent przeznaczony do pracy w trudnych warunkach przemysłowych oraz na zewnątrz. Rozwiązanie to znajduje zastosowanie m.in. w automatyce maszyn, systemach zasilania, instalacjach przemysłowych oraz wszędzie tam, gdzie niezbędna jest niezawodność podłączeń elektrycznych.

Wytrzymałość i odpornośćkluczowe cechy Timer Junior z kablem LED

Obudowa z wysokiej jakości tworzywa sztucznego oraz zastosowanie stali nierdzewnej 1.4305 (V4A) jako materiału blokady gwarantują odporność na czynniki chemiczne, oleje, warunki atmosferyczne oraz uszkodzenia mechaniczne. Kompaktowa konstrukcja o wymiarach 24 x 60 mm umożliwia wygodny montaż nawet w ograniczonych przestrzeniach. Stopień ochrony IP65 zapewnia pełną szczelność przed pyłem i wodą, co umożliwia bezpieczne użytkowanie w trudnych warunkach zewnętrznych i przemysłowych.

Specjalistyczna konstrukcja, nowoczesne materiałytrwałość na lata

• Kabel o długości 2 m, wykonany z odpornego na UV i ścieranie materiału PUR
• Brak substancji szkodliwych: bezołowiowy, bezhalogenowy, wolny od FCKW
• Odporność na płomienie zgodna z normami UL i IEC
• Dwudrutowa konstrukcja kabla (skrętka o przekroju 0,5 mm² zapewnia znakomitą przewodność)
• Możliwość gięcia przy minimalnych promieniach bez ryzyka utraty szczelności

Kompatybilność i zastosowaniewszechstronność Timer Junior

Dzięki zakresowi napięcia roboczego 12-24V AC/DC oraz maksymalnemu prądowi 4 A, produkt sprawdzi się w szerokim zakresie aplikacji przemysłowych. Wskaźnik LED (kolor żółty) ułatwia diagnostykę oraz szybkie rozpoznanie stanu urządzenia, co jest istotne przy pracy z systemami automatyki.

• Automatyka przemysłowa i maszynowa
• Systemy sterowania zewnętrznego i wewnętrznego
• Instalacje elektryczne wymagające wysokiej szczelności i niezawodności
• Zastosowania w trudnych warunkach środowiskowych (wilgotność, kurz, niska i wysoka temperatura)

Wygodny i bezpieczny montażpraktyczne wskazówki

Zoptymalizowana konstrukcja z kątowym złączem żeńskim oraz czytelnym oznaczeniem przewodów (czarny, biały) ułatwia podłączanie nawet w trudno dostępnych miejscach. Zastosowanie odpowiednich środków odciążających przewody oraz zachowanie minimalnego promienia gięcia pozwala na długotrwałą i niezawodną eksploatację. Wbudowany wskaźnik LED zapewnia dodatkową kontrolę wizualną podczas użytkowania.

Temperatura pracy i odporność na czynniki zewnętrzne

• Zakres temperatury pracy: -25°C do +85°C dla komponentu oraz -50°C do +90°C dla kabla
• Odporność na promieniowanie UV, oleje i benzynę zgodnie z normami DIN i EN
• Idealny do pracy w warunkach narażenia na ścieranie i działanie czynników chemicznych

Timer Junior z kablem LED stanowi niezawodne, bezpieczne i uniwersalne rozwiązanie do zastosowań w nowoczesnej automatyce oraz przemyśle. Wysoka jakość wykonania i odporność na ekstremalne warunki sprawiają, że produkt dedykowany jest instalacjom, które wymagają najwyższego poziomu bezpieczeństwa i trwałości.
