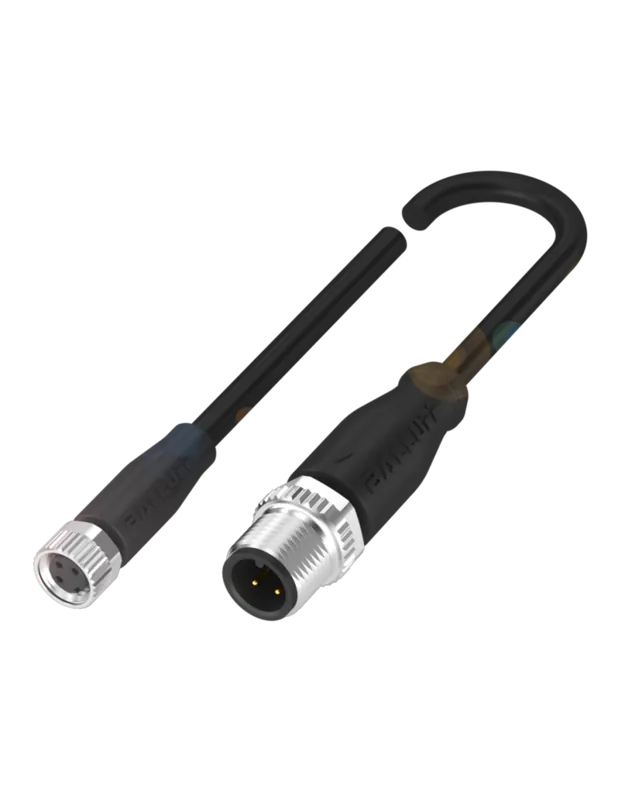

Wybór klientów Konektor M12 męski, prosty – M12 żeński, prosty 7000-40041-6550060

Opis

Męski prostyżeński proste
M12M12, 5-piny
Kodowanie A
Nr art. 7005 – M12 Lite – (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.

Długość kabla	0,6 m
Moment obrotowy	0,6 Nm
Typ montażu	włożone, przykręcone
Family construction form	M12
Gwint	M12 x 1
odpowiedni do peszli (Ø wewnętrzna)	10 mm
Odejście kablowe	prosty
Kodowanie	A
Materiał	PUR
Liczba biegunów	5
Rozwartość klucza	SW13
Stopień ochrony (EN IEC 60529)	IP65, IP66K, IP67
Moment obrotowy	0,6 Nm
Typ montażu	włożone, przykręcone
Family construction form	M12
Gwint	M12 x 1
odpowiedni do peszli (Ø wewnętrzna)	10 mm
Odejście kablowe	prosty
Kodowanie	A
Materiał	PUR
Liczba biegunów	5
Rozwartość klucza	SW13
Stopień ochrony (EN IEC 60529)	IP65, IP66K, IP67
Norma produktu	DIN EN 61076-2-101 (M12)

Dane elektryczne | Zasilanie

Napięcie robocze AC maks.	125 V
Napięcie robocze DC maks.	125 V
Napięcie robocze AC (UL)	30 V
Napięcie robocze DC (UL)	30 V
Prąd roboczy na styk maks.	4 A

Instalowanie | Podłączanie

Gwint montażowy

M12 x 1

Ochrona urządzenia | Elektryczna

Stopień ochrony (EN IEC 60529)	IP65, IP67, IP66K
Stopień ochrony, warunek dodatkowy	włożone, przykręcone
Stopień zanieczyszczenia	3
Znamionowy pik napięciowy	1,5 kV
Grupa materiałów izolacyjnych (IEC 60664-1)	I

Dane mechaniczne | Dane materiałowe

Powłoka blokady	Powłoka Safe-Cover
Powłoka złącza śrubowego	nickel plated
Blokada materiału	Cynkowy odlew ciśnieniowy
Material screw connection	Cynkowy odlew ciśnieniowy

Dane mechaniczne | Dane montażowe

Typ montażu

włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe

Warunki otoczenia | Klimatyczne

Temperatura robocza min.	-25 °C
Temperatura robocza maks.	85 °C
Additional condition temperature range	depending on cable quality

Important installation notes

Note on strain relief	Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
Note on bending radius	Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.

Dane dotyczące kabla

Kabel

wire arrangement

, czarny, niebieski, biały, zielono-żółte

General data | Cable

Identyfikacja przewodu	655
Rodzaj przewodu	5
Kolor izolacji	czarny
Type of Certificate	cURus

Structure | Cable

Amount stranding	1
Stranding	5 wires o Wypełniacz rdzeniowy twisted
Filler	tak
wire arrangement	, czarny, niebieski, biały, zielono-żółte

Mechanical data | Cable

Cable weigth	41,8 g/m
Materiał płaszcz	PUR
Twardość krawędzi osłona	58 ± 3 Shore D
Bez składników (płaszcz)	bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe
Outer-diameter (jacket)	5 mm
Tolerance outer diameter (sheath)	± 5 %
Material wire insulation	PP
Amount wires	5
Outer diameter insulation	1,25 mm
Outer diameter tolerance core insulation	± 5 %
Shore hardness wire insulation	74 ± 3 Shore D
Ingredient freeness wire insulation	bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe
Amount strands (wire)	42
Diameter of single wires	0,1 mm
Conductor crosssection (wire)	0,34 mm²
Material conductor wire	Skrętka miedziana, goła
Conductor type (wire)	Klasa skrętki 6

Electrical data | Cable

Napięcie znamionowe AC maks.	300 V
Obciążalność prądowa (norma)	dla DIN VDE 0298-4
Obciążalność prądowa min. żyła	4,5 A
Electrical resistance line constant wire	60 /km @ 20 °C
Napięcie przemienne fali stojącej (żyła – żyła)	2,5 kV @ 60 s
Napięcie przemienne fali stojącej (żyła – płaszcz)	2,5 kV @ 60 s

Temperature range | Cable

Temperatura robocza min. (stała)	-40 °C
Temperatura robocza maks. (stała)	80 °C / 90 °C @ 10000 h Praca
Temperatura robocza min. (w ruchu)	-25 °C
Temperatura robocza maks. (w ruchu)	80 °C / 90 °C @ 10000 h Praca

Resistances | Cable

UV resistance	DIN EN ISO 4892-2 A
Odporność na płomień	IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090
chemical resistance	dobre, sprawdzić w zależności od zastosowania
Odporność na benzynę	dobre, sprawdzić w zależności od zastosowania
Oil resistance	dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404
Welding spark resistance	dobre, sprawdzić w zależności od zastosowania

Installation | Cable

Promień zgięcia (stały)	5 x Outer diameter
Promień gięcia (w ruchu)	10 x Outer diameter
Liczba cykli gięcia (C-track)	10 Mio. @ 25 °C
Dystans (C-track)	5 m @ 25 °C | poziomo
Prędkość ruchu (C-track)	3,3 m/s @ 25 °C
Liczba cykli skręcania	1 Mio.
Skręcanie	± 360 °/m
Prędkość skrętu	35 Cykle/min

Konektor M12 męskiM12 żeński, prosty, 5-pinowy, kodowanie A0,6 m

Konektor M12 męski prostyM12 żeński prosty to uniwersalny przewód połączeniowy z kodowaniem A, wyposażony w 5-pinowe styki oraz długość 0,6 m. Sprawdza się w zaawansowanych aplikacjach przemysłowych, gdzie wymagana jest niezawodność połączeń, bezpieczeństwo transmisji sygnału oraz odporność na warunki otoczenia.

Zastosowanie przewodu M12 w automatyce i przemyśle

Złącza M12 to standard w szybko rozłącznych, bezpiecznych połączeniach elektrycznych maszyn i urządzeń przemysłowych. Typowe zastosowania obejmują:

• Czujniki i siłownikibezpieczne podłączenie czujników zbliżeniowych, optycznych, enkoderów oraz komponentów automatyki.
• Systemy sterowania i monitorowaniaprzesył sygnałów sterujących oraz komunikacja w sieciach przemysłowych.
• Maszyny produkcyjneelastyczność integracji w liniach produkcyjnych oraz w systemach transportu wewnętrznego.
• Aplikacje wymagające stopnia ochrony IP65, IP66K, IP67idealny do pracy w miejscach narażonych na kurz, wilgoć, kontakt z olejami lub środkami chemicznymi.

Najważniejsze cechy konektora M127000-40041-6550060

• Wysoka odporność mechaniczna dzięki zastosowaniu obudowy z tworzywa PUR oraz metalowych (niklowanych) gwintówgwarantuje trwałość oraz odporność na uszkodzenia.
• Bezpieczeństwo użytkowaniakodowanie A (standard przemysłowy) zapobiega przypadkowemu pomyleniu połączeń.
• Szybki i łatwy montażkonstrukcja z prostymi zakończeniami oraz radełkowaną nakrętką umożliwia bezproblemowe i błyskawiczne podłączanie oraz demontaż bez użycia specjalistycznych narzędzi.
• Odporność na czynniki zewnętrznestopień ochrony IP65/IP66K/IP67 oraz odporność na oleje, promieniowanie UV i płomień umożliwiają zastosowanie również w trudnych warunkach przemysłowych.
• Bezalogenowy, bezołowiowy, wolny od kadmuekologiczne wykonanie izolacji i powłok.
• Kompaktowe wymiaryśrednica 15 mm oraz długość końcówek 41 mm (męska) / 38 mm (żeńska) pozwalają stosować przewód również w ograniczonych przestrzeniach.

Budowa oraz połączenia przewodu M12

Konektor wyposażony jest w pięć żył, z których każda oznaczona jest innym kolorem dla ułatwienia instalacji. Skrętka miedziana o przekroju 0,34 mm² zapewnia dobre właściwości przesyłowe także na większych dystansach.

• Liczba pinów: 5
• Kodowanie: A
• Kolory żył: brązowy (+), biały (N/C), czarny (N/O), niebieski (), zielono-żółty (PE)
• Norma wykonania: DIN EN 61076-2-101 (M12)

Diagramy połączeń oraz wymiary złączy przedstawiono na załączonych grafikachułatwia to zarówno prawidłowe podłączenie, jak i wykorzystanie w dokumentacji technicznej projektu.

Dlaczego warto wybrać przewód złączowy M12?

• Uniwersalnośćkompatybilność ze wszystkimi elementami automatyki spełniającymi normę M12.
• Odporność na czynniki środowiskowepraca w szerokim zakresie temperatur oraz w agresywnych środowiskach przemysłowych.
• Niezawodność transmisji sygnałówstabilna praca nawet w warunkach podwyższonych drgań i wibracji.
• Bezpieczeństwo montażusystem zabezpieczeń przed rozłączeniem oraz odporność na wstrząsy.

Wybór konektora M12 męskiżeński, 5-pinowy, kodowanie A z kablem PUR o długości 0,6 m, kod produktu 7000-40041-6550060, pozwala na stworzenie stabilnych, wytrzymałych i bezpiecznych połączeń w automatyce oraz instalacjach przemysłowych.
