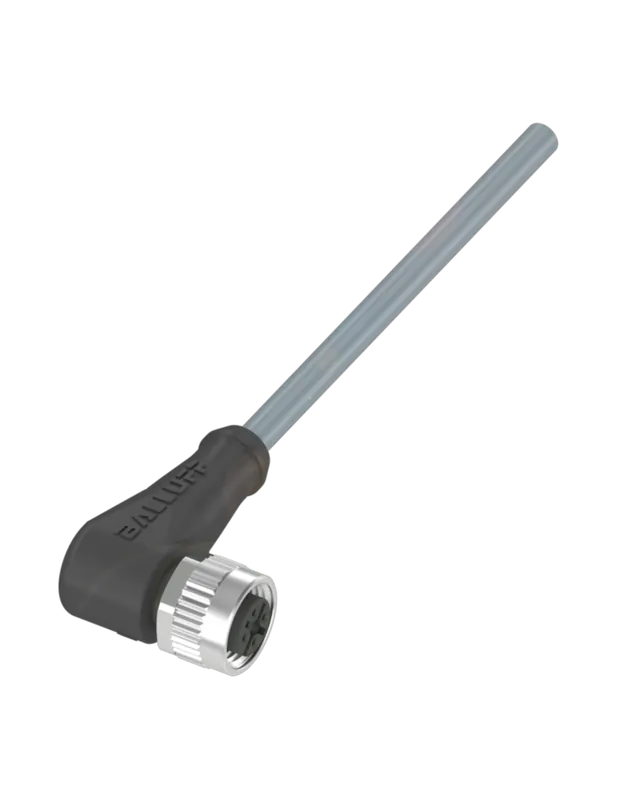

Ograniczona ilość Konektor M8 żeński, katowy z wolnym kablem 7000-08101-2311000

Opis

Żeński kątowe
M8, 4-piny
Nr art. 7005 – M8 Lite – (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.

Długość kabla	10 m
Moment obrotowy	0,4 Nm
Typ montażu	włożone, przykręcone
Powłoka styku	pozłacane
Family construction form	M8
Gwint	M8 x 1
odpowiedni do peszli (Ø wewnętrzna)	6,5 mm
Odejście kablowe	kątowy
Kodowanie	A
Materiał styk	Stop miedzi
Materiał	PUR
Liczba biegunów	4
Rozwartość klucza	SW9
Stopień ochrony (EN IEC 60529)	IP65, IP66K, IP67
Długość cięcia (osłona)	20 mm
Family construction form	free cable end
Norma produktu	DIN EN 61076-2-104 (M8)

Dane elektryczne | Zasilanie

Napięcie robocze AC maks.	50 V
Napięcie robocze DC maks.	60 V
Napięcie robocze AC (UL)	30 V
Napięcie robocze DC (UL)	30 V
Prąd roboczy na styk maks.	4 A

Diagnozy

Dioda LED wskaźnika stanu

nie

Instalowanie | Podłączanie

Długość cięcia (osłona)	20 mm
Gwint montażowy	M8 x 1

Ochrona urządzenia | Elektryczna

Stopień ochrony (EN IEC 60529)	IP65, IP67, IP66K
Stopień ochrony, warunek dodatkowy	włożone, przykręcone
Stopień zanieczyszczenia	3
Znamionowy pik napięciowy	1,5 kV
Grupa materiałów izolacyjnych (IEC 60664-1)	I

Dane mechaniczne | Dane materiałowe

Powłoka blokady	Nickeled
Powłoka złącza śrubowego	nickel plated
Materiał uszczelka	FKM
Blokada materiału	Cynkowy odlew ciśnieniowy
Material screw connection	Cynkowy odlew ciśnieniowy

Dane mechaniczne | Dane montażowe

Typ montażu

włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe

Warunki otoczenia | Klimatyczne

Temperatura robocza min.	-25 °C
Temperatura robocza maks.	85 °C
Additional condition temperature range	depending on cable quality

Important installation notes

Note on strain relief	Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
Note on bending radius	Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.

Dane dotyczące kabla

Kabel

wire arrangement

, czarny, niebieski, biały

General data | Cable

Identyfikacja przewodu	231
Rodzaj przewodu	3
Kolor izolacji	szary
Type of Certificate	cURus

Structure | Cable

Amount stranding	1
Stranding	4 wires twisted
wire arrangement	, czarny, niebieski, biały

Mechanical data | Cable

Cable weigth	33 g/m
Materiał płaszcz	PUR
Twardość krawędzi osłona	90 ± 5 Shore A
Bez składników (płaszcz)	bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe
Outer-diameter (jacket)	4,5 mm
Tolerance outer diameter (sheath)	± 5 %
Material wire insulation	PP
Amount wires	4
Outer diameter insulation	1,25 mm
Outer diameter tolerance core insulation	± 5 %
Shore hardness wire insulation	70 ± 5 Shore D
Ingredient freeness wire insulation	bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe
Amount strands (wire)	32
Diameter of single wires	0,1 mm
Conductor crosssection (wire)	0,25 mm²
Material conductor wire	Skrętka miedziana, goła
Conductor type (wire)	Klasa skrętki 6

Electrical data | Cable

Napięcie znamionowe AC maks.	300 V
Obciążalność prądowa (norma)	dla DIN VDE 0298-4
Obciążalność prądowa min. żyła	3,6 A
Electrical resistance line constant wire	79 /km @ 20 °C
Napięcie przemienne fali stojącej (żyła – żyła)	2,5 kV @ 60 s
Napięcie przemienne fali stojącej (żyła – płaszcz)	2,5 kV @ 60 s

Temperature range | Cable

Temperatura robocza min. (stała)	-40 °C
Temperatura robocza maks. (stała)	80 °C / 90 °C @ 10000 h Praca
Temperatura robocza min. (w ruchu)	-25 °C
Temperatura robocza maks. (w ruchu)	80 °C / 90 °C @ 10000 h Praca

Resistances | Cable

Odporność na płomień	IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2
chemical resistance	dobre, sprawdzić w zależności od zastosowania
Odporność na benzynę	dobre, sprawdzić w zależności od zastosowania
Oil resistance	dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404

Installation | Cable

Promień zgięcia (stały)	5 x Outer diameter
Promień gięcia (w ruchu)	10 x Outer diameter
Liczba cykli gięcia (C-track)	10 Mio. @ 25 °C
Dystans (C-track)	10 m @ 25 °C | poziomo
Prędkość ruchu (C-track)	3 m/s @ 25 °C
Liczba cykli skręcania	2 Mio.
Skręcanie	± 180 °/m
Prędkość skrętu	35 Cykle/min

Konektor M8 żeński kątowy z wolnym końcem kabla4 piny, 10 m, PUR

Konektor M8 żeński, kątowy z wolnym kablem (kod produktu: 7000-08101-2311000) to profesjonalny element łączeniowy, przeznaczony do wymagających aplikacji przemysłowych, gdzie niezawodność i bezpieczeństwo połączenia mają kluczowe znaczenie. Złącze posiada cztery pozłacane piny, umieszczone w korpusie wykonanym z trwałego tworzywa sztucznego, zapewniającego wysoką odporność chemiczną oraz na działanie olejów.

Zalety konektora M8 kątowegowytrzymałość i uniwersalność

Warto zwrócić uwagę na kilka kluczowych aspektów wyróżniających ten produkt:

• Wytrzymały kabel o długości 10 m umożliwia elastyczną instalację w miejscach trudno dostępnych lub wymagających szerokiego zakresu ruchu.
• Kątowa konstrukcja złącza zapewnia łatwy dostęp oraz pozwala na prowadzenie kabla w niewielkiej odległości od urządzenia.
• Stopień ochrony IP65, IP66K, IP67 gwarantuje wysoką niezawodność nawet w trudnych warunkach przemysłowychochrona przed kurzem, wodą oraz mechanicznego uszkodzenia.
• Pozłacane styki minimalizują ryzyko utleniania oraz utraty jakości sygnału, zapewniając długotrwałą i bezawaryjną pracę.
• Kabel w izolacji PUR jest odporny na działanie olejów, płomieni oraz agresywnych mediów.
• Swobodny koniec kabla pozwala na dowolne zakończenie połączenia według indywidualnych wymagań instalacji.

Zastosowanie konektora M8 żeńskiego kątowegogdzie znajduje zastosowanie?

Konektor M8 kątowy z kablem o wolnym końcu to doskonałe rozwiązanie stosowane w:

• Automatyce przemysłowejukłady czujników, siłowniki, systemy sterowania maszynami.
• Robotyceszybka i pewna integracja przewodów z robotami przemysłowymi.
• Budowie maszynodporność na drgania i wstrząsy oraz łatwość montażu.
• Przemyśle spożywczymwysoki poziom ochrony przed zanieczyszczeniami.
• Sektorze transportu i logistykiczujniki i systemy automatyczne linii produkcyjnych.

Budowa i specyfikacja techniczna konektorazaufana konstrukcja

Produkt spełnia normę DIN EN 61076-2-104 i jest wyposażony w gwint M8 x 1. Kątowa główka złącza pozwala na zastosowanie w ograniczonych przestrzeniach, a trwały korpus z tworzywa PUR charakteryzuje się odpornością na chemikalia oraz intensywne użytkowanie. Dzięki specjalnej osłonie i wysokiej klasy uszczelnieniu (uszczelka FKM) produkt może być używany także w środowiskach o podwyższonym zapyleniu oraz wilgotności.

Typowy podział kolorystyczny przewodów: brązowy (BN), biały (WH), niebieski (BU), czarny (BK). Zgodność z normami pozwala na szybką identyfikację w trakcie instalacji i serwisu. Wysokiej jakości przewodnik wykonany ze skrętki miedzianej zapewnia stabilność przesyłanych sygnałów oraz odporność na zakłócenia elektromagnetyczne.

Bezpieczeństwo użytkowania oraz odporność na warunki środowiskowe

Odpowiednia ochrona IP oraz konstrukcja kabli gwarantują bezawaryjne użytkowanie nawet w trudnych warunkach pracy. Zastosowanie bezhalogenowych, bezołowiowych materiałów wpisuje się w standardy bezpieczeństwa i ekologii.

Konektor jest odpowiedni dla instalacji mobilnych, gdzie wymagana jest długa żywotność nawet przy intensywnych zgięciach i skręceniach (10 milionów cykli gięcia, wysoka odporność na skręcanie i zginanie). To sprawia, że produkt jest odpowiednim wyborem dla nowoczesnych aplikacji przemysłowych oraz automatyki.
