Opis
Wtyk płytki drukowanej
Męski prosty
M12, 5-piny
L-coded
Montaż na tylnym panelu
Przyłącze lutowane THT
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Instalowanie | Podłączanie
| Connection information | Przyłącze lutowane THT |
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M16 x 1.5 |
| Family construction form | M12P |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Stop miedzi |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

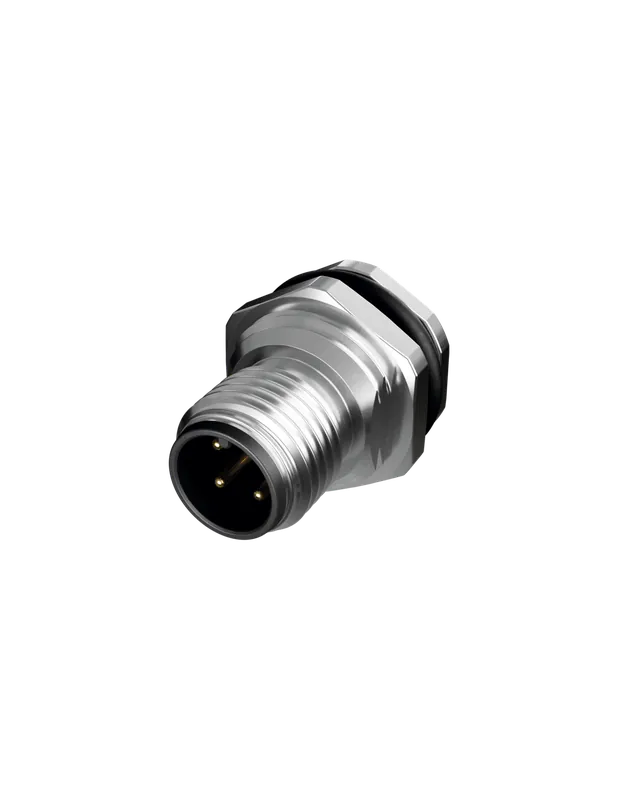

Złącze męskie M12 L-kodowane do płytek drukowanychtyp 7000-R2115-11L2400
Złącze męskie M12 L-kodowane o kącie prostym, wyposażone w 5 pozłacanych pinów, zostało zaprojektowane z myślą o profesjonalnych zastosowaniach przemysłowych, wymagających niezawodnego oraz wysoce wydajnego połączenia elektrycznego.
Wytrzymałość i bezpieczeństwokluczowe zalety złącza M12 5-pin L-kodowanego
Złącze spełnia restrykcyjne normy środowiskowe IP65, IP67 oraz IP68, gwarantując doskonałą ochronę przed pyłem i wodą. Solidna, niklowana obudowa z wytrzymałego stopu miedzi oraz przystosowanie do szerokiego zakresu temperatur roboczych (od -30°C do 90°C) umożliwiają bezproblemowe użytkowanie nawet w ekstremalnych warunkach przemysłowych.
Uniwersalne zastosowanie złącza M12energia, automatyka i robotyka
- Systemy zasilaniaobsługa prądów do 16 A pozwala na stosowanie złącza w przypadku wyższych wymagań energetycznych, typowych dla silników i urządzeń przemysłowych.
- Automatyka przemysłowapowszechnie stosowane w szafach sterowniczych, modułach zasilających, maszynach oraz na liniach produkcyjnych.
- Robotyka i inżynieria maszynniezawodność połączenia oraz odporność na drgania gwarantują stabilność pracy nawet w dynamicznych aplikacjach.
Konstrukcja i montaż złącza M12 do PCB
Złącze przeznaczone jest do montażu w otworach płytek drukowanych (THT), z łatwym przyłączem lutowanym. Montaż na tylnym panelu umożliwia wygodną i estetyczną integrację z urządzeniem. Dzięki standardowi IEC 61076-2-111, złącze pasuje do szerokiej gamy przemysłowych rozwiązań automatyki.
Odporność mechaniczna i łatwość użytkowania
- Niklowana powłoka obudowy skutecznie chroni przed korozją i zużyciem mechanicznym.
- Gniazdo zamocowane gwintem M16 x 1.5 umożliwia szybki i stabilny montaż panelowy.
- Wyraźne oznaczenie pinów i kodowanie L ułatwiają poprawne podłączanie oraz eliminują ryzyko błędnego połączenia.
- Solidne styki, pozłacane końcówki zapewniają niski opór kontaktowy i wysoką przewodność, minimalizując straty w połączeniach.
Typowe obszary zastosowań złącza M12 L-kodowanego
Złącza tego typu wykorzystywane są w aplikacjach, gdzie kluczowe są: niezawodność połączenia, odporność na wpływy środowiskowe oraz skuteczne przenoszenie dużych prądów. Doskonale sprawdzą się w urządzeniach automatyki przemysłowej, systemach transportowych, sieciach energetycznych oraz w rozdzielnicach zasilających.
Montaż i bezpieczeństwo użytkowania
Wskazówki montażowe: Aby zachować wysoki stopień ochrony oraz sprawność połączenia, warto zadbać o odpowiedni promień gięcia przewodów i zastosować odciążenie kabli (np. w postaci opasek zaciskowych). Połączenie uzyskuje swoją pełną szczelność i wytrzymałość po skręceniu złącza.
